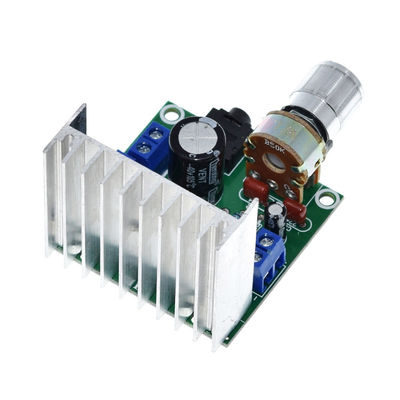

TDA7297 Dubbele Kanaal van de versterker het Audiomodule 15W+15W voor Boekenrekspreker

• Outputmacht: 15W+15W
• kanaaltype: 2.0 stereo
• Machtsinput: Gelijkstroom 8-18V/2000mA
• Weergavekarakteristiek: 20Hz-20 KHZ

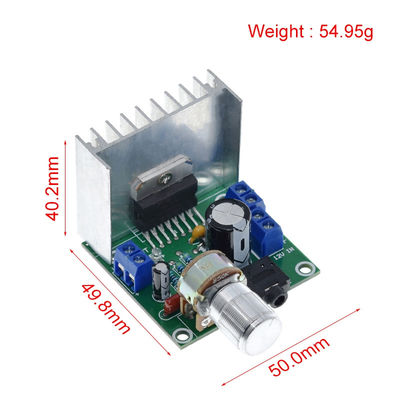

• Lengte: 52x breedte: 48x hoogte: 40mm.
• Gewicht: 55g
• Passende spreker: 4-8ω10-80w3-8 duimspreker
• Toepassingsgebied: Boekenrekspreker, CRT TV, radio, kleine machtsspeler, enz.

Instructies voor gebruik:

• Sluit de correcte doos aan verbinden aan de ene kant de twee draden van de sprekersdraad met de audio-uitvoerhaven van de raad van de machtsversterker. De linkerkanaalspreker wordt aangesloten aan de BOERENKINKELhaven van de raad van de machtsversterker, en de juiste kanaalspreker wordt aangesloten aan de ROUT haven van de raad van de machtsversterker. De positieve pool wordt verbonden met + negatieve pool wordt verbonden met
• Verbind audiobronnen Gebruikend een audiokabel aan 3.5mm de stereohoofdtelefoonstop op één eind, in de 3,5 stereohoofdtelefooncontactdoos op de raad van de machtsversterker stopt en het andere eind van de audiokabelstop met de audiobron verbindt (b.v. computer, mobiele telefoon, MP3, DVD)
• Verbind de voeding①. Verbind het Gebruik van de machtsadapter een machtsadapter aan een gelijkstroom-output van 12V2A of hierboven. Verbind de outputlijn met de 12V-haven van de raad van de machtsversterker met de positieve die terminal aan wordt aangesloten + haven en de negatieve die terminal aan wordt aangesloten - haven.
• Verbind de transformator van het transformatorgebruik aan output AC 12V2A en hierboven. Verbind de twee outputdraden van de transformator met de 12V-haven van de raad van de machtsversterker. Sinds de wisselstroom van de transformatoroutput, is er geen positieve of negatieve pool.

Spelmuziek:

De stop in de voeding, zal de raad van de machtsversterker de werkende staat, het blauwe lichte licht van de machtsindicator ingaan; U kunt de volumeknop aan uw het houden van aanpassen.

Productdetails:

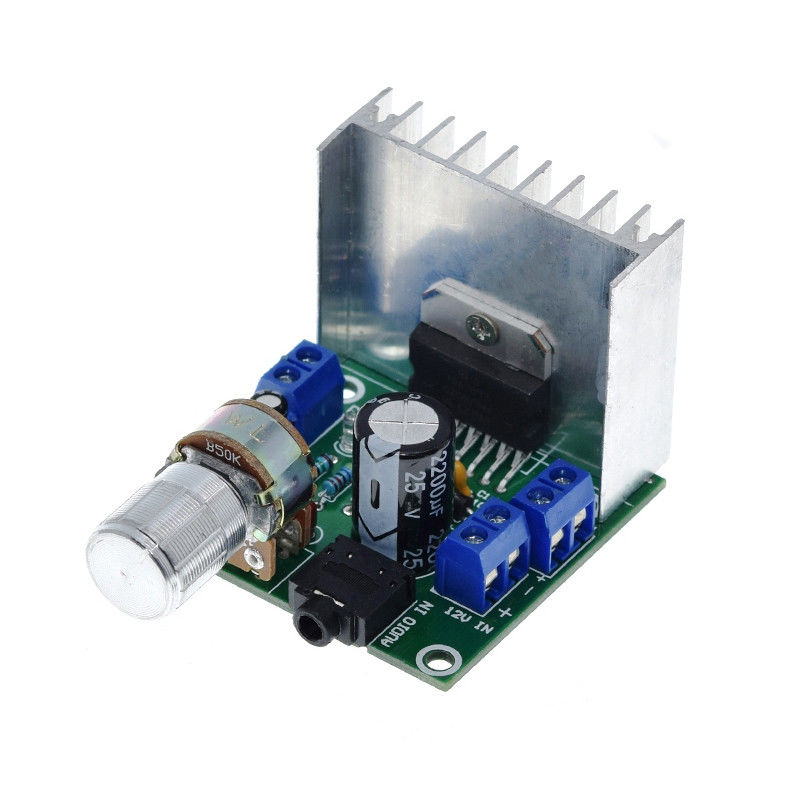

• De 2200uf-filtercondensator wordt goedgekeurd in de voeding om overvloedige energie voor de versterker van de post-stadiummacht te verstrekken, zodat het geluid van de machtsversterker niet in grote dynamische voorwaarden zacht zal zijn. De krachtig baars die, het midden is duidelijk mooi, drievoudige duidelijk en mooi schommelen!
• De BTL-outputkring is samengesteld uit TDA7297-machtsversterker geïntegreerd blok van originele ST, die sterke macht heeft! 6 „de boekenreksprekers zijn moeiteloos om te duwen, warm en volledig, gemakkelijk te klinken in te trekken, voor 2-6“ kleine sprekers en boekenreksprekers te perfectioneren. 3-30W kan worden behandeld.
• Blauwe LEIDENE machtsindicator, toezicht in real time op voedingstatus.
• De audioinput keurt 3.5mm universele stereocontactdoos goed. De gebruikers kunnen gemakkelijk met mobiele telefoons, computers, MP3s, ipads en andere eindapparaten verbinden zolang zij een 3,5 stoplijn met twee uiteinden gebruiken.
• De machtsinput en de audio-uitvoer al gebruik bedradingsblok, zolang de schroevedraaier de schroef hierboven losmaakt, en stoppen dan de draad in de draad, en halen dan de schroef aan om de bedrading te voltooien, vereisen geen soldeerbout kunnen gemakkelijk worden voltooid.
