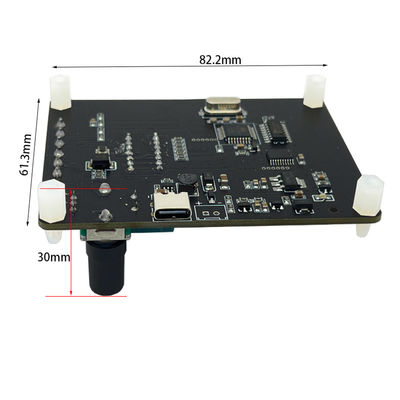

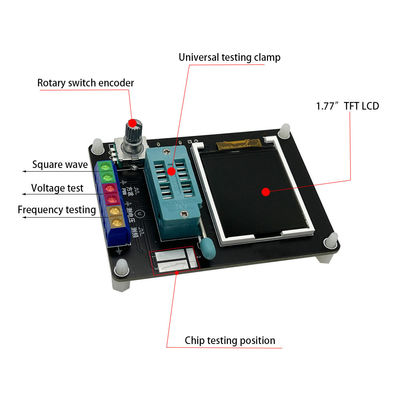

GM328A ESR van het het Meetapparaathulpmiddel van de transistordiode de Meter van de Voltagefrequentie

Nota:

Alvorens de condensator te testen, los de condensator alvorens het in de testhouder voor meting op te nemen, anders is er een risico om microcontroller van het meetapparaat te beschadigen.

1, Kaliberbepaling

De meetapparaatkaliberbepaling wordt gebruikt om fouten te elimineren die in zijn eigen componenten, de definitieve testresultaten nauwkeuriger maken. De kaliberbepaling is verdeeld in snelle kaliberbepaling en volledig operationele kaliberbepaling.
De verrichtingsmethode voor snelle kaliberbepaling: plotseling drukken de drie testpunten TP1, TP2 en TP3 met draden en dan de testknoop terwijl het letten van op het scherm. De het schermkleur zal veranderen in witte teksten op een zwarte achtergrond. Na wijze van de het snelle bericht de „Autoverificatie…? “, druk de testknoop om het snelle kaliberbepalingsproces in te gaan; als, na wijze van de het bericht de „Autoverificatie…? Als geen knoop binnen 2 seconden na het bericht „Autoverificatiewijze…“ wordt gedrukt, wordt het normale testproces uitgevoerd en de weerstandswaarden van de drie testpunten TP1, worden TP2 en TP3 aan het eind getoond. Na het ingaan van het snelle kaliberbepalingsproces, zullen sommige gegevens op het scherm, het negeren verschijnen. Wacht tot een opvlammend koord op het scherm verschijnt
Na „isolate Sondes! “, verwijder shorted de lood van TP1, van TP2 en TP3-. De snelle kaliberbepaling is volledig tot het koord „Testbeëindigen“ op het scherm verschijnt. Wanneer voor het eerst het kalibreren, gebruik de volledig operationele kaliberbepalingsmethode.
De volledig operationele kaliberbepaling wordt betreden van het functiemenu en vereist een extra 220nf-condensator. De volledig operationele kaliberbepaling voert een uitvoeriger kaliberbepalingsproces uit en kan langer duren. Eens in het functiemenu, draai de testknoop aan de menuopdracht „Autoverificatie“, dan druk de testknoop om het volledig operationele kaliberbepalingsproces in te gaan, dat met het opvlammende koord „korte Sondes begint! Wanneer het opvlammende koord „Sondes!“ isoleert verschijnt op het scherm, verwijderen de draden uit de drie testpunten en blijven op het kaliberbepalingsproces wachten te werk te gaan, wanneer koord „1||- 3 > 100nf“, installeren de voorbereide 220nf-condensatoren op testpunten TP1 en TP3. Wacht tot het scherm „Testbeëindigen“ zegt en volledig - het functionele kaliberbepalingsproces is volledig.

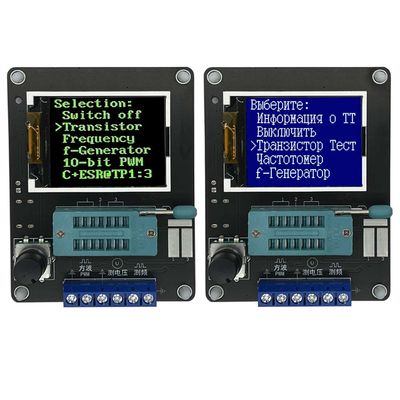

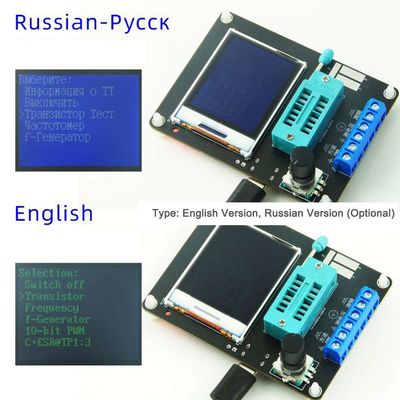

2. Functiemenu

2.1 schakel uit
2.2 transistor
2.3 frequentie
Meet de frequentie. Drukken en vasthouden de testknoop om de functie van de frequentiemeting weg te gaan. De waaier van de frequentiemeting is van 1 Herz aan meer dan 1 Mhz, wanneer de gemeten frequentie onder 25 KHz is, de periode wordt getoond
2.4 F-generator
De vierkante golfgenerator met veelvoudige vierkante verkiesbare golffrequenties, draait links of rechts de testknoop aan schakelaar tussen verschillende vierkante golffrequenties, lange pers de testknoop om de vierkante golfgenerator weg te gaan.
2.5 10 beetje PWM
De impulsgenerator, draait links of rechts de testknoop om de plichtscyclus van de impuls van 1% aan te passen - 99%. Drukken en vasthouden de testknoop om de impulsgenerator weg te gaan.
2.6 C+ESR@TP1:3
Functie van de capacitieve weerstands kan in-line meting, twee draden van TP1 worden geleid en TP3 om de capacitieve weerstandswaarde en ESR van een 2uF-50mF-in-line condensator te meten, opmerken dat de condensator in onderzoek volledig vóór de test moet worden gelost, als de meting in-line is, de kring waar de condensator wordt gevestigd moet volledig worden losgemaakt alvorens de test kan worden uitgevoerd.
2.7
De methode van de weerstandscontinumeting, test constant de weerstandswaarde en inductantiewaarde op TP1 en TP3 wordt geïnstalleerd die. De inductantie wordt gemeten slechts wanneer de weerstand in onderzoek minder dan 2100 ohms is, en de inductantie wordt gemeten van 0.01mH aan 20H. Drukken en vasthouden de testknoop om weg te gaan.
2.8 1||- 3
De methode van de capacitieve weerstandscontinumeting test onophoudelijk de capacitieve weerstandswaarden opgezet op TP1 en TP3. Voor kleine capacitieve weerstandscondensatoren, kunnen de capacitieve weerstandswaarden slechts in deze testmethode worden gemeten. De gelijkwaardige waarde van de reeksweerstand (ESR) wordt gemeten voor condensatoren groter dan 90nF met een resolutie van condensatoren 0.01Ω boven 5000pF hun tarief van de voltagedaling na het laden tonen.
2.9 de Russische versie van DS18B20 zonder deze functie
DS18B20 is een temperatuursensor die één enkele bus communicatie methode gebruikt om gegevens over te brengen en hetzelfde pakket heeft dat de triode (aan-92), het diagram hieronder pinout van DS18B20 toont.

Na het ingaan van de DS18B20-testfunctie, toont de tweede lijn van de vertoning de verbinding tussen de testhouder en DS18B20, „1=GND 2=DQ 3=VDD“, erop wijzend dat TP1 met GND van DS18B20 wordt verbonden wordt, TP2 verbonden met DQ van DS18B20 en TP3 wordt verbonden met VDD van DS18B20. Het meetapparaat erkent automatisch niet DS18B20, zodat moet u de instructies in de tweede lijn volgen om DS18B20 te installeren.
Het meetapparaat kan het resultaat lezen van de 12 die cijfertemperatuur door DS18B20 wordt gemeten en het tonen in de derde lijn als overeenkomstige Celsius-temperatuurwaarde met een resolutie van 0.0625°C.
Kladblok: Het meetapparaat leest de inhoud van de 8 interne geheugencellen van DS18B20 plus de laatste byte van de CRC controlewaarde. 9 bytes in totaal.
Kladblokbyte
TEMPERATUUR LSB 0
TEMPERATUUR MSB 1
TH/USER BYTE 1 2
TL/USER BYTE 2 3
CONFIG 4
GERESERVEERDE 5
GERESERVEERDE 6
GERESERVEERDE 7

CRC 8

Bijvoorbeeld, als de in één keer gelezen waarde Kladblok is: EC014B467FFF0C102A dan is de verhouding als volgt
De BYTE van de kladblokwaarde
TEMPERATUUR LSB DE EG 0
TEMPERATUUR MSB 01 1
TH/USER BYTE 1 4B 2
TL/USER BYTE 2 46 3
CONFIG 7F 4
GERESERVEERDE FF-5
GERESERVEERDE 0C 6
GERESERVEERDE 10 7

CRC 2A 8

ROM met 64 bits: Globaal - uniek apparaat-id van elke die DS18B20 door het meetapparaat wordt gelezen, dat 64 beetjes lang is. Het is verdeeld in 3 delen.

Bijvoorbeeld, is ROM met 64 bits die door een DS18B20 wordt gelezen
ROM met 64 bits: 28FF4D58361604A1
dan zijn er
FAMILIEcode met 8 bits 28
48-BEETJE SERIENUMMER 041636584DFF
CRC CODE MET 8 BITS A1

Nota: Alle delen zijn in hexadecimaal, behalve de temperatuurwaarde (TEMPERATUREN), die in decimaal is.
De waaier van de temperatuurmeting van DS18B20 is van -55°C - 125°C.-Drukken en vasthouden de testknoop om deze functie weg te gaan.
2.10 C (uF) - correctie
Deze functie wordt gebruikt om de gemeten waarde van de capacitieve weerstand met hoge capaciteit te verbeteren, die aan 0% standaard wordt geplaatst. Dit betekent dat er geen correctie is en van -0,2% - 8% geplaatst. Een positieve waarde zal de gemeten waarde van de condensator verminderen en een negatieve waarde zal de gemeten waarde van de condensator verhogen.
Na het plaatsen, drukken en vasthouden de testknoop aan uitgang.
2.11 de Russische versie van IR_Decoder zonder deze functie
Deze functie vereist het gebruik van een 1838 geïntegreerde ontvanger van IRL (impulstype), na het ingaan van deze functie, waarneemt de tweede lijn van de herinnering op de vertoning die het koord "" 1=DOUT 2=GND 3=VCC“ toont, wijst de betekenis van het koord op de 3 testpunten op het meetapparaat en de ontvanger van IRL. Het koord wijst op de verbinding tussen de 3 testpunten op het meetapparaat en het de ontvangershoofd van IRL, die in strikte overeenstemming aan de instructies moeten worden verbonden. Slechts één ontvanger van IRL kan leeg worden verlaten of correct in de proefbank worden geïnstalleerd, kunnen geen andere componenten daarin worden geplaatst, en de testpunten moeten niet zijn shorted met draden. Dit moet onvoorspelbare fouten vermijden. Het diagram toont hieronder de opzettende richtlijn van het de ontvangershoofd van voorbeeldirl.
TP1 wordt verbonden met de DOUT-speld van het de ontvangershoofd van IRL, TP2 aan GND en TP3 aan VCC.
De de afstandsbediening van IRL het decoderen functie ondersteunt twee formaten van de de afstandsbedieningcodage van IRL.
Formaat I
Formaat 2

De bovengenoemde twee formaten zijn ruwweg hetzelfde, ligt het verschil in de lengte van de laarscode. Formaat 1 is 9MS en formaat 2 is 4.5MS.
De de afstandsbediening van IRL het decoderen functie gebruikt respectievelijk uPD6121 voor formaat één en TC9012 voor formaat twee.

Werkende Instructies
De de afstandsbediening van IRL het decoderen functie kan slechts van het functiemenu worden betreden. Alvorens de de afstandsbediening van IRL in te gaan het decoderen functie, moeten er niet om het even welke componenten op de proefbank of op de vierkante terminals van de golfoutput zijn. Ga de de afstandsbediening van IRL het decoderen functie in en wacht tot de vertoning de „status door…“ toont Na het koord die „bevinden zich door…“ verschijnt op de vertoning, zetten het geïntegreerde de ontvangershoofd van IRL in de testbasis en sluiten op zijn plaats het. De afstandsbediening kan dan worden in brand gestoken op het de ontvangershoofd van IRL worden gericht en. Als de code voor de afstandsbediening wordt gebruikt die wordt erkend. De derde lijn zal tonen een koord van karakters die „>>>>>>>>>>>“ op succesvol wijzen die decodeert en de vierde lijn het codeformaat tonen zal voor de afstandsbediening wordt gebruikt. De vijfde lijn toont de eerste byte van de gebruikerscode (gebruiker code1) en de zesde lijn toont de tweede byte van de gebruikerscode (gebruiker code2). De zevende lijn toont de gegevenscode (gegevens) en de gegevens omgekeerde code (~data).
(Alle waarden van de de decoderfunctie van IRL zijn in hexadecimaal formaat.
De het decoderen van IRL functie steunt slechts enige zeer belangrijke wijze, niet ononderbroken wijze. Toen het testen van deze functie, vond ik dat verscheidene die TV-afstandsbedieningen voor het testen worden gebruikt TC9012 waren, was de kleine Mp3-afstandsbediening uPD6121, en de airconditionerafstandsbediening werd niet erkend: - (.) Het wegens de beperkingen, geen verdere zou testen kunnen worden gedaan.
Om van deze functie weg te gaan, verwijder het ontvangershoofd uit de de testhouder en dan drukken en vasthouden de roterende codeurschakelaar aan uitgang.
2.11 de Russische versie van IR_Encoder zonder deze functie
De functie van de de afstandsbedieningcodeur van IRL vereist infrarode leiden. Het meetapparaat kan dit controleren infrarode leiden en zo een infrarode afstandsbedieningfunctie uitvoeren. Aangezien het meetapparaat een maximumaandrijvingsstroom van rond 6mA kan slechts verstrekken, kan de controleafstand niet bij dat van een normale infrarode afstandsbediening worden vergeleken. Met het infrarode die ontvangershoofd wordt gericht om over te brengen, is het waarschijnlijk binnen 2m.
De afstandsbediening van IRL het coderen ondersteunt twee formaten, hetzelfde als het de afstandsbediening van IRL het decoderen formaat vroeger beschreef. UPD6121 wordt ook gebruikt om op formaat één en TC9012 te wijzen om op formaat twee te wijzen.
Werkende instructies
De functie van de de afstandsbedieningcodage van IRL kan slechts van het functiemenu worden betreden. Alvorens de functie van de de afstandsbedieningcodage van IRL in te gaan, moeten er niet om het even welke componenten op de proefbank of op de vierkante terminals van de golfoutput zijn. Na het ingaan van de infrarode functie van de afstandsbedieningcodage, verbind infrarode leiden met de vierkante terminal van de golfoutput, met de negatieve terminal van infrarode die leiden met aarde wordt verbonden en de positieve die terminal aan de output wordt aangesloten. De positieve en negatieve terminals van infrarode leiden kunnen worden uitgebreid gebruikend draden om verrichting te vergemakkelijken. Het lange been van infrarode leiden is positief en het korte been is negatief.
In de uiterst linkse kolom van de vertoning is „>“ symbool die op welke parameter wijzen momenteel wordt geplaatst. Een korte pers op de knevels van de testknoop „>“ tussen de diverse plaatsende punten. De tweede lijn, „protocol“, plaatst het het coderen te gebruiken formaat. Het roteren van de testknoop ging en juiste schakelaars tussen „uPD6121“ en „TC9012“ weg.
De derde en vierde lijnen „gebruiker code1“ en „gebruiker code2“ plaatsen de eerste en tweede bytes van de gebruikerscode, die kan in stappen van 1 zijn verminderd door de testknoop links te roteren en in stappen van 1 worden verhoogd door het recht van de testknoop te roteren.
De vijfde lijn plaatst de gegevenscode, die kan door 1 voor de linkertestknoop zijn verminderd en met 1 voor de rechtse testknoop worden verhoogd. De gegevens omgekeerde code wordt automatisch berekend vanaf de gegevenscode en kan niet manueel worden geplaatst.
Wanneer het plaatsen van de waarde van de gebruikerscode en gegevenscode, naast het veranderen van de waarde in eenheden van 1 door de verlaten en juiste testknoop te roteren, kan de waarde ook in eenheden van 0x10 worden verhoogd door de testknoop te drukken en te houden lange tijd, maar niet ook snakken, als te lang, de functie wordt teruggetrokken. Dit is niet gemakkelijk eerst te begrijpen. De zesde lijn is uitzendt controle „uitzendt: “. Door zich bewegen „>“ symbool aan deze lijn, kan de testknoop weggegaan worden geroteerd en juist om infrarood licht volgens de gegevensreeks hierboven uit te zenden. Wanneer u de testschakelaar draait, zult u een snelle flits van „- >“ symbool zien. Dit wijst erop dat het gegeven eens is uitgezonden.
