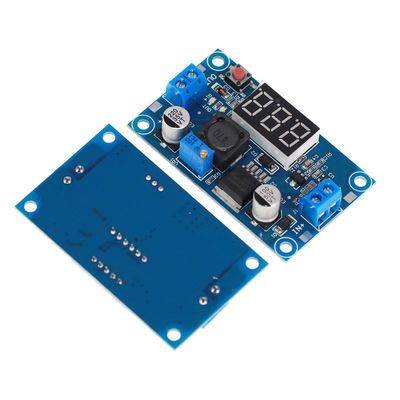

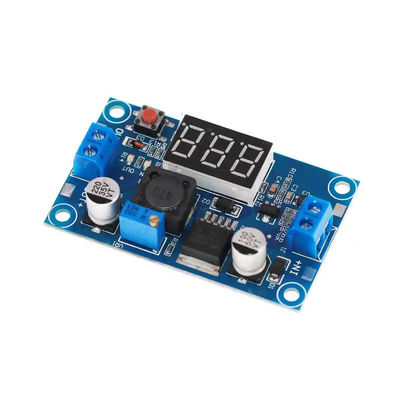

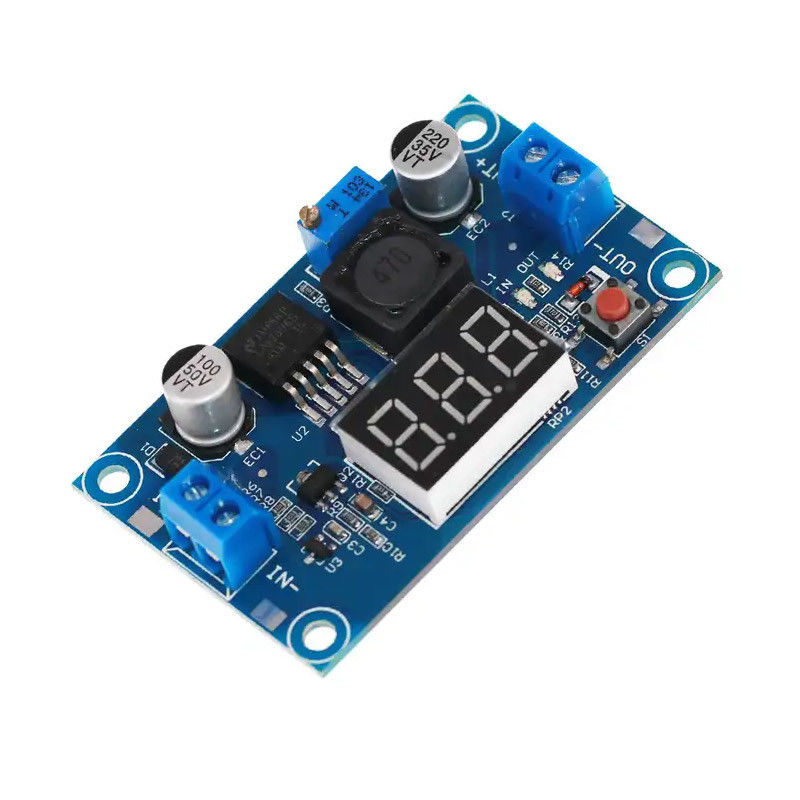

De LM2596-module op de markt heeft geen bescherming van outputkort:sluiten, output een kortsluiting, de onmiddellijk beschadigde module, is de huidige outputcapaciteit minder dan 1.8A. Deze module gebruikt originele LM2596, grote spaander, berijpte oppervlakte, de bescherming van de outputkortsluiting, hoge huidige 3A.
Modulehoogtepunten: 1. Comfortabele rendabele prijs, intelligent en vermenselijkt ontwerp! 2. Aan boord van voltmeter, kan de voltmeter zelf- wordengekalibreerd, zal er geen probleem van voltmeter zijn!
Moduleprestaties en kenmerken:
●Met voltmetervertoning en voltmeter zelf-kaliberbepaling. Het gebruiken van een geavanceerdere voltagemicroprocessor, voltmeterfout ±0.05V, waaier 0~40V. (Om de nauwkeurigheid van de voltmeter te verzekeren, te zorgen gelieve ervoor dat het inputvoltage boven 4.5V is)
●Raak de sleutel om de meting van input of outputvoltage te schakelen, en er is een indicator om te tonen welk voltage wordt gemeten, en bewaart weg het plaatsen, zelfs als de macht en begin opnieuw.
●De voltmeter kan worden gesloten, wanneer geen behoefte om de linkerknoop te raken gemakkelijk kan worden gerealiseerd.
●Met de bedrading van terminals, kan geen soldeerbout ook geschikt zijn om, en te houden lassend draad bedradingspunten te gebruiken.
●Inputvoltage 4.0~40V. (Het inputvoltage moet 1.5v zijn hoger dan het outputvoltage)
●Regelbare de waaier1.25v ~ 37V ononderbroken regelbaar van het outputvoltage. (Het Inputvoltage moet 1.5V zijn hoger dan outputvoltage)
●De outputstroom 3A, wordt geadviseerd om binnen 2.0A te gebruiken, grote huidig moet hittedissipatie versterken die.
●De outputmacht 20W, meer dan 15W, te versterken gelieve hittedissipatie.
●Hoge omzettingsefficiency, gemiddelde in 88% (efficiency en input, outputvoltage, stroom, drukverschil)
●Met omgekeerde verbindingsbescherming, brandt de omgekeerde verbinding niet
●Met het oververhitten bescherming en de functie van de kortsluitingbescherming
●Grootte 6.1*3.4*12cm (de hoogte van de Lengte * breedte *)
●Gewicht: 22g
Toepassingsgebied: Deze module kan in het inputvoltage worden gebruikt is hoger dan het outputvoltage van het step-down gebied, zoals batterij, machtstransformator, voeding van de het voltageregelgever van DIY de regelbare, 24V-de meter van de voertuigpen deze voeding, industrieel materiaal step-down, 12V aan 3.3V, 12V aan 5V, 24V aan 5V, 24V aan 12V, 36V aan 24V, enz.
Zelf-kaliberbepalingsmethode van voltmeter aan boord:
1. Wanneer de voltmeter aan boord het outputvoltage, lange pers de knoop op het recht 2 seconden toont en het vrijgeeft. Het voltmeter en outputlicht van de voltageindicator knippert synchroon, en „UIT“ gaat dan de de aanpassingswijze in van het outputvoltage; Op dezelfde manier wanneer de voltmeter het inputvoltage, lange pers de knoop op het recht 2 seconden toont en het vrijgeeft. De voltmeter en het de indicatorlicht van het inputvoltage „IN“ knipoogje synchroon, en gaan dan de de aanpassingswijze in van het inputvoltage.
2. Onttrek de juiste knoop, en de voltageverhogingen door één eenheid; onttrek de linkerknoop, en de voltagedalingen door één eenheid; Omdat de voltagewaarde van een eenheid minder dan 0.1V is, zodat moet u drukken 1-5 keer om de voltmeterveranderingen door 0.1V te zien, de specifieke ononderbroken sleutel meerdere keren van de huidige waarde van het vertoningsvoltage, hoger het af huidige vertoningsvoltage, de minder tijden hangt te drukken;
3. Nadat de voltageaanpassing volledig is, dring de knoop op het recht 2 seconden aan en geef het vrij. Op dit ogenblik, kunt u de wijze van de voltagekaliberbepaling weggaan. Nota: Op deze wijze, moet u slechts eens kalibreren om de voltagewaarde in de gehele voltagewaaier te krijgen. Deze functie wordt ontworpen om aan uw hogere nauwkeurigheidsvereisten te voldoen, alstublieft vrij voelen om het te gebruiken.
