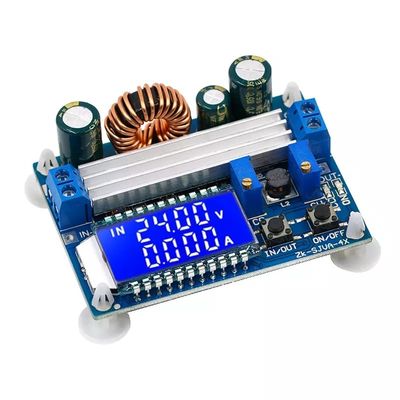

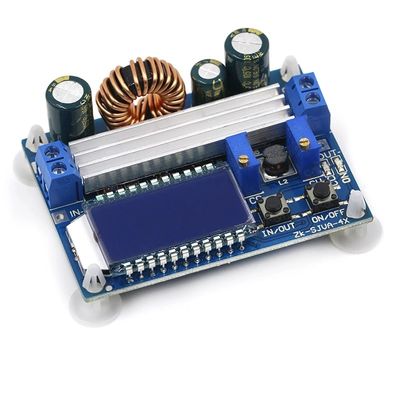

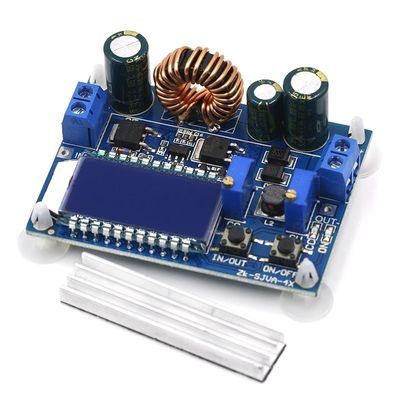

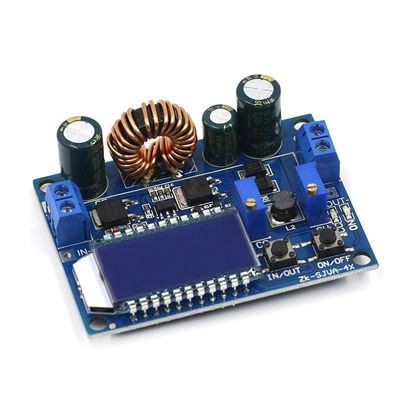

35W Digitale LCD de Vertonings Automatische Raad van gelijkstroom onderaan Buck Boost Converter Power Supply-Module

• Inputvoltage: 5.5-30V (het inputvoltage 5V, u kan bok-verhoging normaal bereiken, maar het voltage en de huidige meterwaarden zijn niet nauwkeurig; minder dan 4.7V, undervoltagebescherming)
• Outputvoltage: 0.5-30V
• Outputstroom: het stabiele werk op lange termijn in 3A, versterkt de hitte kan 4A bereiken
• Outputmacht: 35W het natuurlijke koelen, hittedissipatie om 50W te verbeteren
• De resolutie van de voltagevertoning: 0.05V
• Huidige vertoningsresolutie: 0.005A
• Omzettingsefficiency: ongeveer 88%
• Zachte start: Ja (zeer krachtig met ladingsopstarten, kan het opstarten ontbreken)
• Input omgekeerde bescherming: Ja
• Anti-intrusion output: Ja
• Kortsluitingbescherming: ja
• Het werk frequentie: 180KHZ
• Grootte: 6.6*4.8cm/2.6*1.89inch

Functiebeschrijving:

• De module heeft IN/UIT, OP/VAN twee knopen: IN/knoopt UIT dicht om de inputvoltage en van het outputvoltage vertoning, lange pers te schakelen om de vertoning van de de outputmacht van de outputstroom te schakelen; OP/VAN besturingselement Opdrachtknopoutput of WEG, is de lange pers Vastgestelde macht op standaardoutputstatus of WEG.

• CC zijn de huidige het plaatsen potentiometer, omwenteling met de wijzers van de klok mee, kunnen de reeksstroom verhogen, wanneer de ladingsstroom de reeksstroom constante huidige de indicator (rode) lichten bereikt, omhoog ingaan van de constante huidige staat, CC; juist cv is de voltage het plaatsen Potentiometer, omwenteling met de wijzers van de klok mee, kan het outputvoltage verhogen. OP indicator is de indicator van de outputstatus, wanneer het outputvoltage, anders weg is.

Hoe te gebruiken:

Gebruikt als gewone bok-verhoging module met het vermogen van de te sterke intensiteitbescherming

• Pas de constante het voltagepotentiometer aan van cv zodat het outputvoltage het voltage bereikt u wilt.
• Meet de stroom van outputkort:sluiten met de huidige meter van 10A (verbind rechtstreeks de twee testlood met het outputeind), en pas de constante huidige potentiometer van CC aan om de outputstroom te maken de vooraf ingestelde waarde van de te sterke intensiteitbescherming bereiken. (Bijvoorbeeld, als de huidige die waarde door de multimeter wordt getoond 2A is, zal de maximumstroom slechts 2A bereiken wanneer u de module gebruikt. Wanneer de stroom 2A bereikt, zijn het rode constante voltage en constante huidige leiden, anders is leiden weg)

Voorzichtigheid: Wanneer het gebruiken in deze staat, zal er een voltagedaling van 0 ~ 0.2V toe te schrijven aan de huidige bemonsteringsweerstand bij de output zijn. Tegelijkertijd, zullen de input en de outputlood een bepaalde lineaire voltagedaling hebben dit een normaal fenomeen is!

Gebruikt als batterijlader zonder constante huidige functie van de module kan niet worden gebruikt om de batterij te laden, wegens het vermogen van de batterij en lader is de drukdaling groot, is resulteren in het laden van stroom te groot, veroorzakend schade aan de batterij, zo het begin van de batterij om het constante Stroom laden te gebruiken, wanneer de last in zekere mate automatisch terug naar het constante voltage laden schakelt.

• Bepaal de vlotter voltage en het laden stroom waarvoor u de navulbare batterij nodig hebt (als de parameter van de lithiumbatterij 3.7V/2200mAh is dan het vlottervoltage 4.2V is en de maximum het laden stroom 1C, d.w.z. 2200mA is)
• Op zonder commissie voorwaarde, meet de multimeter het outputvoltage en past de constante voltagepotentiometer aan zodat het outputvoltage het vlottervoltage bereikt. (Als de 3.7V-lithiumbatterij wordt geladen, pas het outputvoltage aan 4.2V aan)
• Meet de stroom van outputkort:sluiten met de huidige meter van 10A (verbind direct test twee leidt tot de outputterminal)

en pas de constante huidige potentiometer aan zodat de outputstroom de vooraf bepaalde waarde van de lastenstroom bereikt;

• Sluit de batterij, het laden aan.
• (Stappen 1, 2 en 3 zijn als volgt: de voeding van de inputbeëindiging, wordt de output niet verbonden met de batterijlading)
• Gebruikt als HOOFD constante huidige bestuurdersmodule
• (1) zorg u moeten de LEIDENE werkende stroom en het maximum werkende voltage drijven ervoor;
• (2) in de zonder commissie omstandigheden, meet de multimeter het outputvoltage en past de constante voltagepotentiometer aan zodat het outputvoltage het maximum werkende voltage van leiden bereikt.
• (3) met een stroom van de outputkort:sluiten van de multimeter10a huidige meting, terwijl het aanpassen van de constante huidige potentiometer zodat de outputstroom de vooraf bepaalde LEIDENE werkende stroom bereikt;
• (4) verbonden met leiden, testmachine.
• (Stappen 1, 2, en 3 zijn als volgt: Voer de macht en de output in zonder commissie leiden.
