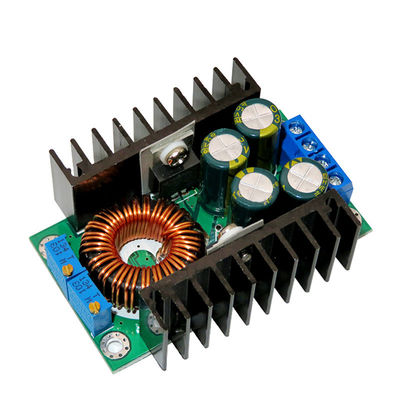

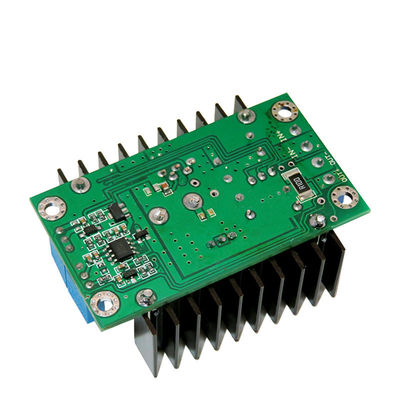

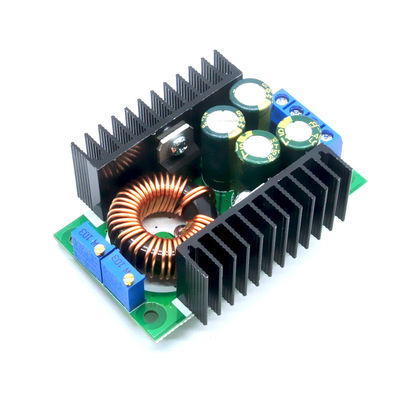

de Stap van 300W 9A gelijkstroom - onderaan Module 5-40v 1.2-35v Regelbaar Buck Converter Power Supply Module

• Moduleeigenschappen: Niet-geïsoleerde step-down constante huidige, constante voltagemodule (CC cv) het laden module
• Inputvoltage: Gelijkstroom 7-32V
• Outputvoltage: (1) onophoudelijk regelbare gelijkstroom 0.8-28V. (2) vaste output: Kies tussen 0.8v-28v
• Outputstroom: 8A (wanneer de temperatuur van de machtsbuis 65 graden overschrijdt, gelieve koelventilator) toe te voegen
• Constante huidige waaier: (regelbaar) 0.2-8A
• De stroom van de draailamp: De constante huidige waarde * (0,1), draait de aaneenschakeling van de lamp huidige en constante waarde,
• zoals constante stroom is de waarde 3A, draait de lampstroom wordt geplaatst aan een constante stroom is 0,1 keer (0,1 * 3A = 0.3A).
• Laagste druk: 1V
• Outputmacht: De maximummacht is over 300W
• Omzettingsefficiency: Tot ongeveer 95%
• Werkende frequentie: 300KHZ
• Outputrimpeling: 20M bandbreedte
• De rimpeling van de input24v output 12V 5A rond 50mV (exclusief lawaai)
• De bescherming van de outputkortsluiting: Ja, constante stroom
• Bescherming van de input de omgekeerde polariteit: Niets
• Bedrading: Terminal
• Zonder commissie stroom: Typische 20mA (24V-schakelaar 12V)
• Ladingsregelgeving: (constante) ± 1%
• Voltageregelgeving: ± 1%
• Dynamische reactiesnelheid: 5% 200uS
• aanpassingsrichting: met de wijzers van de klok mee (linksdraaiende verhoging), (daling),
• de potentiometer (cv) aan het inputvoltage wordt wordt gesloten gebruikt om voltage, de potentiometer (CC dat) te regelen
• gesloten aan output wordt het voltage gebruikt om stroom (CC) te regelen
• Werkende temperatuur: Industriële rang (- 40 °C aan +85 °C) (te nemen nota gelieve van het daadwerkelijke gebruik van de versterkte temperatuur van de machtsbuis, de hitte op hoge temperatuur)
• Indicator: de dubbele kleurenindicator, het laden indicatorlicht is rood, de groen volledig geladen lichtmiddelen (Geen lading is groen)
• Grootte (ong.): 65 x 47 x 22mm (L x W x H)
• Precisie van constante stroom en temperatuur: Voor de daadwerkelijke test, de moduletemperatuur van 25 graden
• aan 60 graden, is de constante huidige waardeverandering minder dan 5% (de constante huidige waarde van 5A)
• Precisie van constante stroom en temperatuur: Voor de daadwerkelijke test, de moduletemperatuur van 25 graden aan 60 graden, is de constante huidige waardeverandering minder dan 5% (de constante huidige waarde van 5A)
• De bescherming van de outputkortsluiting: Ja, Constante stroom (de stroom die constante huidige waarde plaatsen)
• Het inputomgekeerde verbindt bescherming: Nr
• De output verhindert omgekeerde stroom: Nr
• Bedradingsmethode: amphenolschakelaar

Eigenschappen:

• De vaste stroom van de draailamp is 0,1 keer de huidige waarde

• (Gebruikt om zich te identificeren of de batterij volledig wanneer het laden wordt geladen).

• Gemaakt van een specifieke benchmark IC en high-precision huidige ontdekkende weerstand, test stabieler

• constante stroom, (wanneer 20°C aan 100°C constante huidige 1A, temperatuurafwijking minder dan 1%).

• Bijzonder geschikt voor HOOFDbestuurder.

• De hoge outputstroom, de maximum outputstroom kan 8A bereiken.

• Vier kan de hoge frequentiecapacitieve weerstand, outputrimpeling verminderen, de het werkstabilisatie verbeteren.

• Dubbel heatsinkontwerp. MOS schottky diode onafhankelijke heatsink, welke hittedissipatie goed is,

• en elkaar niet zal beïnvloeden.

• Gebruikend de grote Kern van groottesendust en dubbele zuivere koper bedrading, verbeter het werk efficiency, verminderen koorts.

• multiturn potentiometer 3296, hoog nauwkeurigheidsvoltage en huidige regelgeving, goede stabiliteit.

• De dubbele kleurenlamp, arbeidsvoorwaarde in een oogopslag duidelijk is

• Het voltage en de stroom zijn regelbaar, welk effect goed is.

Toepassingen:

• High-power HOOFDbestuurder.
• Lithiumbatterij (of van de loodaccumulator) last.
• Op een voertuig gemonteerde voeding.
• De voeding van het laag voltagesysteem.
• 6V, 12V, 14V, 24V-acculading.
• Laptop voeding aan boord.
• geregelde voeding.
• Het systeem van de laag voltagevoeding.
