CA-888 universele vensterbesturingsmodule met superdisplay LED-LCD-tv-stroomvoorziening
Productbeschrijving:
Model: CA-888

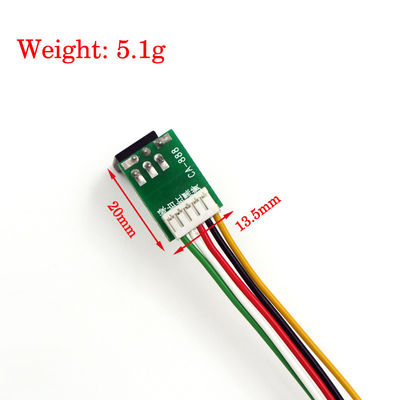

Grootte: 19,5*13,5 mm
Gebruik: om de 15 tot 21 inch LCD monitor stroomvoorziening onderhoudsproblemen op te lossen LCD power board schade een groot deel.De meest voorkomende schade aan de steekproefweerstand is, vanwege de verscheidenheid van deze onderdelenmodellen,vaak omdat er niet dezelfde reserveonderdelen zijn en niet kunnen worden gerepareerd.De meerderheid van de klant moet een vriend van de algemene LCD-stroomvoorziening module ontwikkelen.
De module heeft: eenvoudige bedrading, gemakkelijke installatie, tijdsbesparing, verbetering van het succespercentage bij onderhoud, enzovoort.De onderhoudsproblemen van de vrienden kunnen worden aangepakt door de ontwikkeling van een universele voedingsmodule..

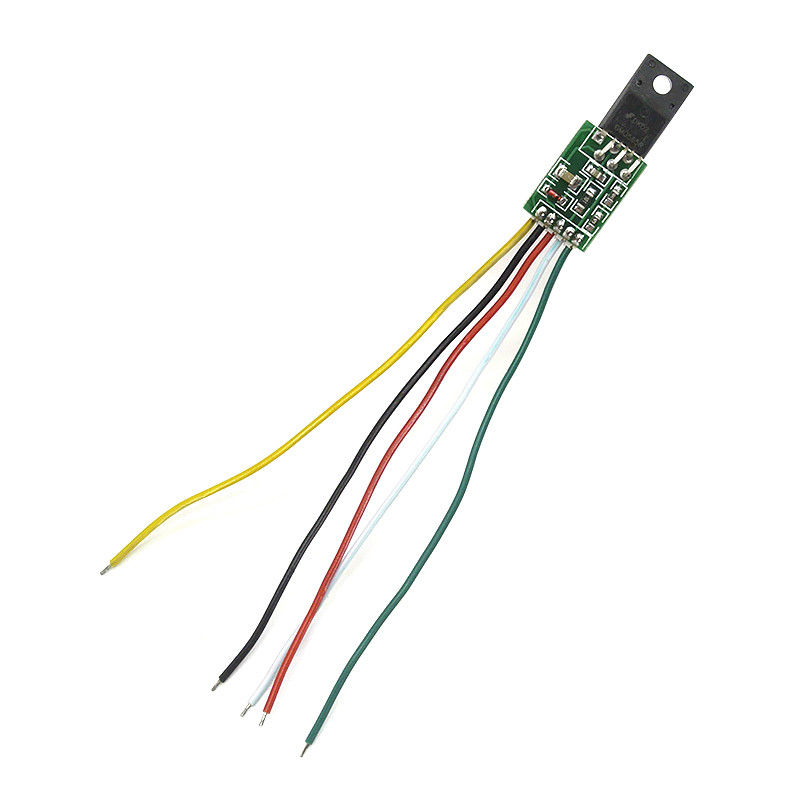

De definitie van de pin
Grote gele lijn: DRAIN, kant van de stroomleiding, dan de oorspronkelijke MOS-stroomvoorziening met een hoog vermogen D-pool.Meestal het midden van de stroomschakelaar
voeten zwarte lijn of poeder lijn: GND, module grond 300v, dan de negatieve condensator, dezelfde lijn kan worden.
VCC, de module voedingsbron kant, dan de terugslag wikkeling terminal rechtgever condensator na de positieve,continue voedingsbron, de spanning tussen 12-18V.
Voeten witte lijn: FB, spanningsfeedback, dan optocoupler 4 voet, controleer de optocoupler 3 voet warmte, niet warmte, zet dan de optocoupler kort naar de hete grond,terwijl de 4-pin randcircuit losgekoppeld.
voet groene lijn: start start pin, dan +300 v condensator positief
Gebruik:
Verwijder de oorspronkelijke stroomvoorziening chip op het bord (meestal 8 voet), en de schakelaar (mos buis)
Controleer de 300v condensator, evenals de capaciteit van de lading kant van het pakket is er geen trommel, een probleem op de eerste
vervanging
Controleer de lading kant is er geen kortsluiting, advertentiebord, hoogspanningsbord
Sluit de module aan op de overeenkomstige lijn, en zorgvuldig controleren of er niets mis is, als verkeerd kan veroorzaken dat de module barsten
Installeerd op de oorspronkelijke locatie van de radiator, let op isolatie, niet kortsluiting
Stroom, meetspanning is niet de uitgang, er is geen uitgang, dan controleer de oorzaak
