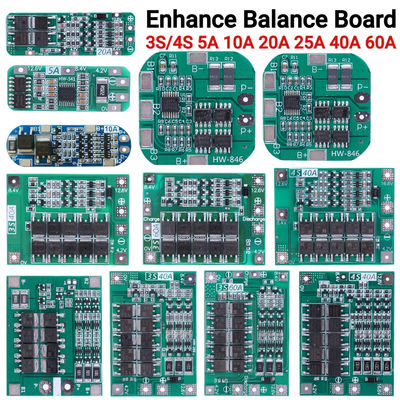

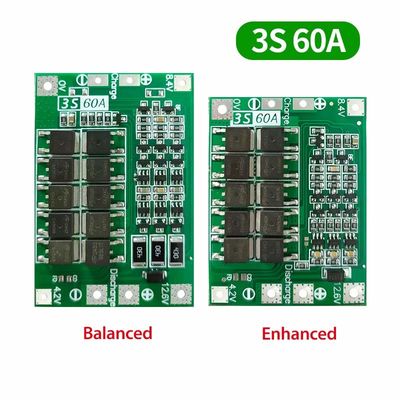

11.1V12.6V14.8V16.8V Verbetering van het evenwicht BMS voor boormotor Lithiumbatterij Charger Protection Board 3S 4S 40A 60A

Productbeschrijving:

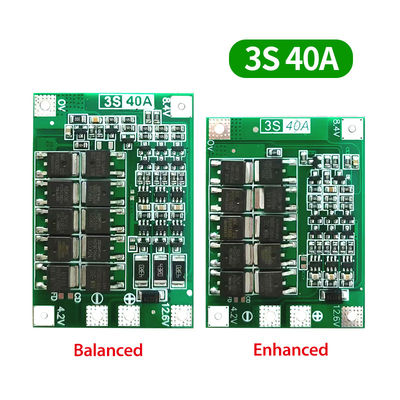

Beschermingsbord voor lithiumbatterijen met 3 snaren van 12,6 V 40 A

• Laadspanning: DC 12,6V~13,6V
• Continu ontladingsstroom: maximaal 40A (als de warmteafvoer niet goed is, vermindert u de belastingstroom)
• Continu oplaadstroom: maximaal 20A
• Balance Versie grootte: 41x61x4mm
• Verbeterde versie grootte: 41x55x4mm
• Toepasselijke keuze: toepasbaar op de nominale spanning van 3,7 V, volledig geladen 4,2 V lithiumbatterij (waaronder 18650, 26650, polymer lithiumbatterij), kan worden geboord onder 170 W

Vermelding:

• Voor een succesvolle start van de boor zijn 3 10C-20C-batterijen of 6 5C-10C-batterijen nodig (aanbevolen batterijmodellen: sony vtc4, vtc4A, vtc5A, vtc6)gebruik koperdraad van 3 vierkante millimeter of meer (nickelplaten mogen niet worden gebruikt)
• Sluit 0V, 4.2V, 8.4V, 12.6V strikt aan volgens het diagram. Raak geen onderdelen aan op het bord wanneer u de draad soldeert. Maak geen opzettelijke kortsluiting.
• Bij het voor het eerst solderen van de batterij of tijdens het opladen, zolang de enkele batterij 4,2 V overschrijdt, zal de "430"-weerstand opwarmen en ontladen (ontladen tot ongeveer 4,2 V).19V om het verwarmen te stoppen). Als de "430" weerstand ernstig heet is, controleer of de verkeerde lijn is aangesloten.

Voorbereiding van hardware:

Bereid 3S 12.6V 40A lithiumbatterijbeschermingsmodule, batterij, voedingsbron, hoogvermogenslastweerstand voor

De onderstaande figuur toont het ontladingsdiagram van de module. De batterij heeft 3 snaren. De aangesloten batterij moet voldoen aan de 40A ontladingsstroom.Het kan worden gerealiseerd door de batterij parallel te plaatsen of een batterij met een grote ontladingsstroom te kopenBijvoorbeeld, als de batterij 2000 mAH is en de ontladingsmultiple 10C is, dan zijn slechts 3 snaren van 2 nodig en is de ontladingsstroom 40A.

De onderstaande figuur toont het oplaaddiagram van de batterij. De oplaadspanning is DC12.6V~13.6V. De oplaadstroom is afhankelijk van de aangesloten batterij en het maximum is niet meer dan 20A.De module heeft een uitgebalanceerd laadpad, en de evenwichtingsfunctie werkt alleen wanneer de prestaties van de batterij niet veel verschillen.

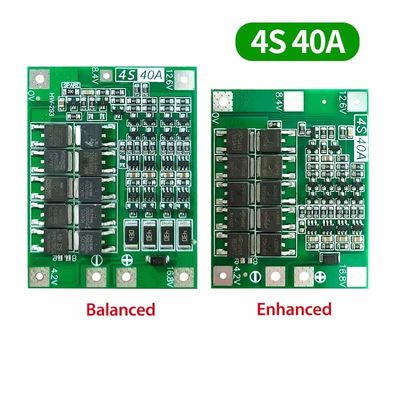

4 string 14,8V 16,8V 40A lithiumbatterijbeschermingsbord

• Laadspanning: DC 16,8V~17V
• Continu ontladingsstroom: maximaal 40A (als de warmteafvoer niet goed is, vermindert u de belastingstroom)
• Continu oplaadstroom: maximaal 20A
• Balance Versie grootte: 45x60x4mm
• Verbeterde versie grootte: 44x55x4mm
• Toepasselijke keuze: toepasbaar op de nominale spanning van 3,7 V, volledig geladen 4,2 V lithiumbatterij (waaronder 18650, 26650, polymer lithiumbatterij), kan worden geboord onder 170 W

Vermelding:

• Voor een succesvolle start van de boor zijn drie 15C-20C-batterijen of zes 10C-15C-batterijen nodig (gewone 18650 kan de boor niet starten!!).
• Strikt volgens de kaart bedrading 0V, 4.2V, 8.4V, 12.6V, 16.8V, niet opzettelijk kortsluiting.
• Wanneer de belasting van de borstelmotor wordt gebruikt, probeer dan een niet-polaire condensator aan te sluiten (weerstand bieden aan spanning boven 25V,capaciteit 10uF-100uF) aan de positieve en negatieve eindpunten van de motor om de omgekeerde piek van de motor te voorkomenBreek de MOS buis.
• 4 groepen batterijen in serie, zorg ervoor dat de spanning van elke groep batterijen, indien niet hetzelfde, vul elke batterij afzonderlijk en gebruik vervolgens in serie.De spanning daalt sneller batterij die groep is slechte batterij.

De onderstaande figuur toont het ontladingsdiagram van de module. De batterij heeft 4 snaren. De aangesloten batterij moet voldoen aan de 40A ontladingsstroom.Het kan worden gerealiseerd door de batterij parallel te plaatsen of een batterij met een grote ontladingsstroom te kopen. Bijvoorbeeld de batterij 2000mAH, de ontlading veelvoudig 10C, dan alleen nodig 4 serie 2 en de maximale stroom kan de ontlading stroom 40A te bereiken, stabiel ontlading vereist 4 snaren 4 en kan worden,en moet aandacht besteden aan warmteafvoer, zal het ontladingsbatterijvermogen snel dalen.

De onderstaande afbeelding toont het oplaadschema van de batterij, 4 serie batterijen, de werkelijke volle lading, spanning 16,8V, oplaadspanning DC17V-18V, oplaadstroom hangt af van de aangesloten batterij,het maximum niet hoger is dan 20 A.
