Productdetails:
|
| Type: | DC-DC-omvormer | Merken: | creatall |
|---|---|---|---|
| Voorwaarde: | Nieuw | Haven: | shenzhen haven, guangzhouhaven |
| [aandrijvingsspanning: | 9 | [Werkstroom: | 9 |
| Afbeelding: | Digitaal LED-display | Naam van het product: | PWM-het Controlemechanisme van de Motorsnelheid |
| Bescherming: | Te sterke intensiteit, Overvoltage, Kort:sluitenbescherming | Bergingstemperatuur: | -40°C-85°C |
| Markeren: | het Controlemechanisme van de de Motorsnelheid van 90W PWM,het Controlemechanisme van de de Motorsnelheid van 80W PWM,30W het controlemechanisme van gelijkstroom pwm |
||
Kenmerken:

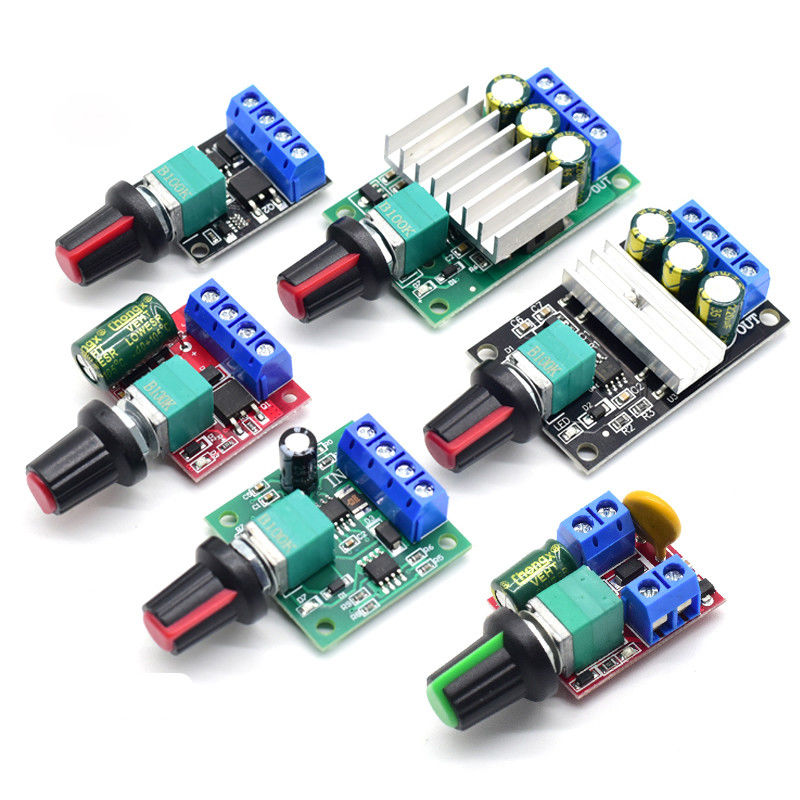

Deze gloednieuwe 1803BK DC Motor Speed Controller maakt het mogelijk om de richting van een DC motor te regelen met behulp van een Pulse-Width-Modulated (PWM) DC spanning met een DutyCycle volledig het product aan te passen van 0%-100%.Met een zelfherstellende zekering 2A en een Power-On-LED-lamp.
Specificaties:
Invoerspanning:1.8V-15VDC
Maximaal uitgangsvermogen: 30 W
De maximale doorlopende uitgangsstroom: 2A
Werkcyclus verstelbaar: 0%-100%

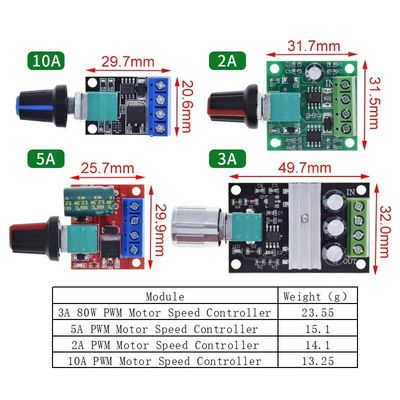

Grootte: ca.31.7*31.5*15 mm
Nettogewicht: ca. 14 g
Opmerking: De DC-motorversnellingsregelaar moet niet rechtstreeks worden aangesloten op de 220V wisselstroom van het huishouden.
Laat 1-3 mm verschillen door handmatige meting.
Vanwege het verschil in weergave en licht is het mogelijk dat de foto de werkelijke kleur van het artikel niet weergeeft.
Deze DC Motor Speed Controller maakt het mogelijk om de richting van een DC motor te regelen met behulp van Pulse-- Width-Modulated (PWM) DC-spanning met een Duty Cycle volledig verstelbaar van 0%-100%.
De motorversnellingsregelaar kan gemakkelijk een continue stroom van 3A aan uw DC-motor of andere DC-belasting leveren.
Belangrijkste technische parameters:
- Invoerspanning: 6V-28VDC
- Maximaal uitgangsvermogen: 80 W
Maximale continue uitgangsstroom:3A
- Werkcyclus verstelbaar: 5%-100%
Gebruiksaanwijzing:
1. Verbind uw gelijkstroommotor (of gelijkstroombelasting) aan de motorterminals zoals aangegeven op het bedradingsschema.
2. Verbind een spanning van 10V-36V DC aan het circuit en zorg voor de juiste polariteit van de verbinding.Het wordt aanbevolen om een geschikt gemeten zekering in lijn met de positieve stroomtoevoer toe te voegen om het circuit te beschermen tegen mogelijke kortsluitingen..
3Je kunt nu de snelheid van de motor regelen door potentiometer.
Productparameters:
Werkspanning:DC4,5V-35VOUitgangsstroom: 0-5A
Uitgangsvermogen: 90 W (max)
Stoomstroom: 7uA (stand-by)
PWM-werkcyclus: 1% tot 100%
PWM-frequentie: 20khz
Grootte: 30 mm x 25,7 mm x 14 mm (zonder handvat)
Voorzorgsmaatregelen:
DC motor regelaar ingang voor de DC, kan niet direct worden aangesloten op de AC (voorbeeld: 220V AC 220V), anders zal het branden!
De positieve en negatieve eindpunten van de gelijkstroomtoevoer worden niet omgekeerd, anders kan de regelaar beschadigd raken.
De motor kan positief of negatief zijn.Als de werking en de verwachtingen niet overeenkomen, kunt u de richting van de lijn volgorde aanpassen.
Stel de potentiometer knop aan om de regelaar output dienstcyclus te veranderen, de motor snelheid wijzigingen.
Beschrijving:
