Productdetails:
|
| Productmodel: | CA-233 | Inputvoltage: | vcc: 40-165v vin: 12-24v |
|---|---|---|---|

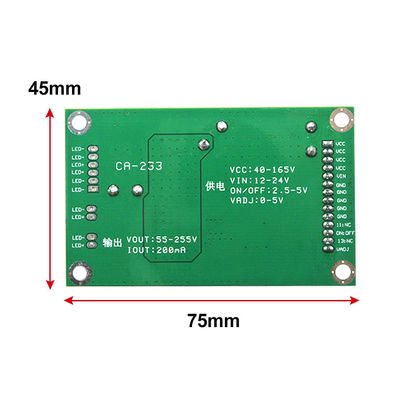

| Outputvoltage: | 55-265v auto | Productgrootte: | 75*45mm |
| Gesteund: | universele geleide 32-60inch | Haven: | shenzhen haven, guangzhouhaven |
| Markeren: | CA-233 de LEIDENE Bestuurder Board van Backlight,De LEIDENE Bestuurder Board 255V van Backlight |
||

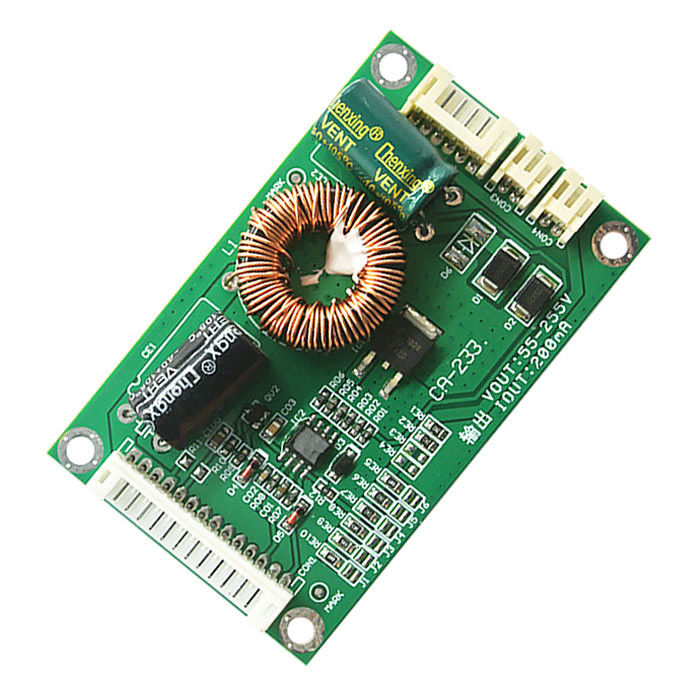

CA-233 voor TCL. Konka. Skyworth. Changhong. Hisense. Haier en andere merken van de aandrijvingskring van de televisie drievoudig-raad backlight
reparatie of TV-assemblage. Inputvoltage 40-165V, output 55-255V.
Als u niet het vereiste voltage van de backlightbar kent, gelieve te installeren van de minimum te proberen stroom (gebrek 200MA),
backlight de helderheid niet genoeg toen verhoogt, gebruikt langzaam niet de maximumstroom is om backlight aan te steken, is het gemakkelijk te branden
lichte of aandrijvingsraad.
CA-233 huidige aanpassingsinstructies:

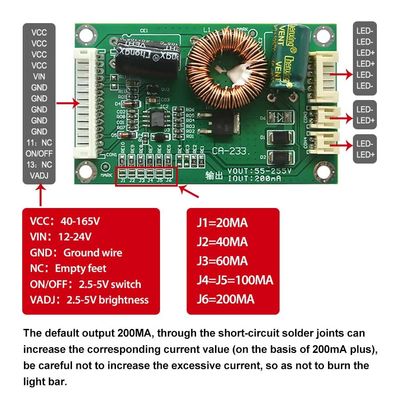

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
Verbindende instructie:
1. In de integrale rectificatie van de machtsraad uit voor backlight van het positieve voltage van de filtercondensator aan VCC, de voltagewaaier tussen 45v-165v.
2. Dan 12-24V-kan het voltage aan VIN, niet met meer dan 45V-hoogspanning worden verbonden.
3. Verbind de machtsgrond met GND.
4. NC is leeg, verbonden niet.
5. In de originele machtsraad om te vinden schakelaarsignaal ontvangen OP/WEG, de verwijzingswaaier van 2.5V-5V.
6. Het verduisterende die signaal van de originele machine met de VADJ-voeten, 5V wordt verbonden is donkerst, is 0V het helderst.
De standaardoutput 200MA, door de verbindingen van het kort:sluitensoldeersel kan de overeenkomstige huidige waarde (op basis van 200mA plus) verhogen, zorgvuldig zijn om de bovenmatige stroom zo niet te verhogen, zodat de lichte bar niet te branden.
Op het inputvoltage: de constante huidige plaat vergt tweerichtingsvoltageinput, VCC toen 40-165V-voltage, het voltage van VIN toen 12-24V, zal slechts één voltage niet opvoeren.
Uiteinde: de bevoegdheid van de aandrijvingsraad om aandacht aan isolatie, zou macht na de macht te besteden niet onmiddellijk op het ijzer en dergelijke moeten zetten
geleidend materiaal. Na voeding, besteed aandacht aan de lossing van 400V-elektrolyse (om elektrische schok of schade te vermijden).
Statische raakt sterk van het de winterlichaam, rechtstreeks niet de halfgeleiderraad op de kringsraad (u kunt handen en dan aanraking wassen).
