Productdetails:
|
| Spaander: | a4988 | type: | V3 Graveringsmachine |
|---|---|---|---|

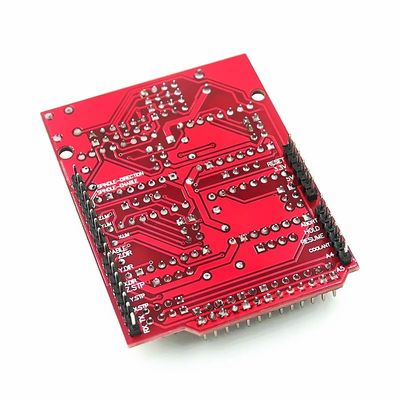

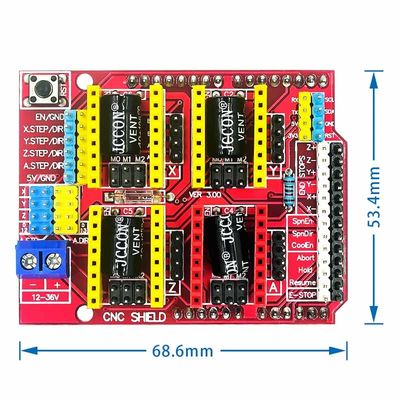

| Grootte: | 68.6mm*53.4mm | Reeks: | A4988 Bestuurdersbord |
| Markeren: | 3D-printer stuurbord,A4988 Bestuurdersbord,CNC Shield V3 Driver Board |
||
A4988 is een compleet micro-stepping motor driver met ingebouwde vertaler voor een gemakkelijke bediening.met een vermogen van maximaal 35 V en ±2ADe A4988-converter is een vereenvoudigde implementatie zonder dat fasevolgorde tabellen nodig zijn.hoogfrequente besturingslijnen of complexe interfaces om te programmerenDit maakt het ideaal voor gebruik in gevallen waarin een complexe microprocessor niet beschikbaar is of overbelast is.
In de micro-stapoperatie selecteert de interne hakbesturing van A4988 automatisch de huidige vervalmodus (langzaam of gemengd).en dan is de rest van de off tijd in langzaam vervalDit huidige besturingssysteem resulteert in minder geluidsoverlast van de motor, hogere stappennauwkeurigheid en energiebesparing.
De interne synchrone rectificatie-besturingscircuits maken het verwerken van de stroomsequentie eenvoudig en zorgen voor een verbeterd energieverbruik in de pulsbreedte-modulatie (PWM).Andere beschermingsfuncties zijn onder meer thermisch uitschakelen met hysteresis, onderspanningsvergrendeling (UVLO) en bescherming tegen overspanning.
A4988 is verkrijgbaar in een QFN-verpakking van 5 mm × 5 mm, met een nominale totale verpakkingshoogte van 0,90 mm. Het blootgestelde pad aan de onderkant van de verpakking zorgt voor een betere warmteafvoer.De Pb ((suffix-T) -verpakking is bedekt met een 100% mat tin lead frame plating.
Laag RDS ((On) Output
Het apparaat biedt een lage RDS-uitgang om een hoog rendement en minimale verliezen te bereiken.
Automatische opsporing / selectie van ontbindingsmodus
Dit apparaat heeft de mogelijkheid om automatisch de verschillende vervalmodi van de stroom te detecteren en te selecteren.
Mix met langzame stroomvervalmodes
Door de beschikbare langzame stroomvervalmodi te mengen, kan het energieverlies verder worden verminderd.
Synchrone rectificatie
De in het apparaat gebruikte synchrone rectificatietechnologie vermindert de vermogensafvoer en verhoogt het rendement.
Interne UVLO
Het apparaat is ontworpen met een interne onderspanning vergrendelde functie om bescherming te bieden tegen lage spanning.
Bescherming tegen dwarsstroom
In het apparaat is ook de bescherming tegen dwarsstroom ingeschakeld om te voorkomen dat de stroom tussen twee motorfasen overbelast wordt.
3.3 en 5V compatibele logische voeding
Het apparaat ondersteunt zowel 3,3 V als 5 V logische lijnen, die kunnen worden aangepast aan de systeemvereisten.
Ground Fault en Belastingskortsluitbescherming
Het apparaat is ook voorzien van bescherming tegen grondfouten en kortsluitingsverliezen.
Optioneel stap vijf modus
Het apparaat biedt ook een optionele vijf stappenmodus, namelijk: full, 1/2, 1/4, 1/8 en 1/16.

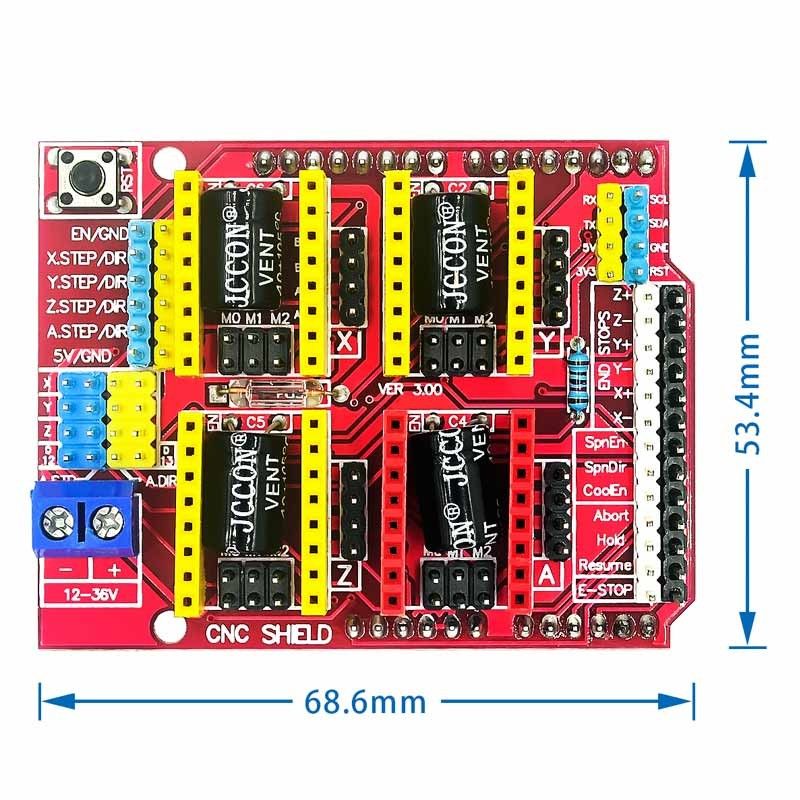

Bij het gebruik van graveermachines of 3D-printers zijn de stapmotorbesturingspins, zoals in de bovenstaande figuur weergegeven, van essentieel belang.:EN (stepper motor aandrijving ingeschakeld, actief laag), Z.DIR (richtingsregeling van de Z-as), Y.DIR (richtingsregeling van de Y-as), X.DIR (richtingsregeling van de X-as), Z.STEP (richtingsregeling van de Z-as), Y.STEP (Y-asstepperbesturing) en X.STEP (X-axis stepper control).
Het volgende is een eenvoudig programma voor het bedienen van de stappenmotor:
#define EN 8 // stapmotor activeren, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: stapfunctie: om de richting van de stapmotor te regelen, het aantal stappen. // Parameters: dir richtingsregeling, dirPin DIR pin overeenkomend met de stapmotor,stepperPin step pin overeenkomend met de stepper motor, een paar stappen stappen // Geen retourwaarde * / nul stap (boolean dir, byte dirPin, byte stepperPin, int stappen) { digitalWrite (dirPin, dir); delay (50); voor (int i = 0;Ik digitalWrite (stepperPin, HIGH); delayMicroseconden (800); digitalWrite (stepperPin, LOW); delayMicroseconden (800); } } void setup () {// de in de IO-pin gebruikte stapsmotor is ingesteld op output pinMode (X_DIR, OUTPUT);pinMode (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // X-as motor omkering ronde, 200 stappen voor de cirkel stap (onjuist, Y_DIR, Y_STP, 200); // y-as motor omkering ronde, 200 stappen voor de cirkel stap (onjuist, Z_DIR, Z_STP, 200);// z-as motor omkering ronde, 200 stappen voor de cirkelvertraging (1000); stap (true, X_DIR, X_STP, 200); // motor van de X-as wordt overgeplaatst rondje, 200 stappen naar de cirkel stap (true, Y_DIR, Y_STP, 200); // motor van de y-as wordt overgeplaatst rondje,200 stappen naar cirkelstap (waar), Z_DIR, Z_STP, 200); // z-asmotor wordt overgedragen ronde, 200 stappen tot cirkelvertraging (1000); }
In dit programma kan men de richting, evenals het aantal stappen voor elke stappenmotor regelen.en zet de activatie aanIn de lus kan het commando van stap de richting van de stappenmotor, het aantal stappen, en het wordt gebruikt voor het omkeren van de ronde en het overbrengen van de ronde.

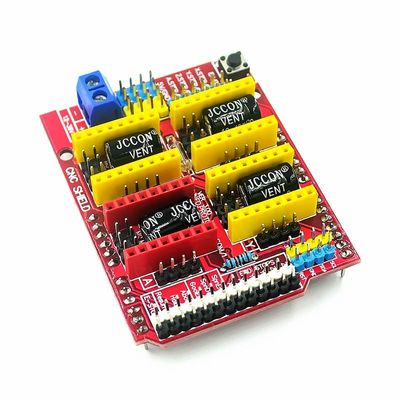

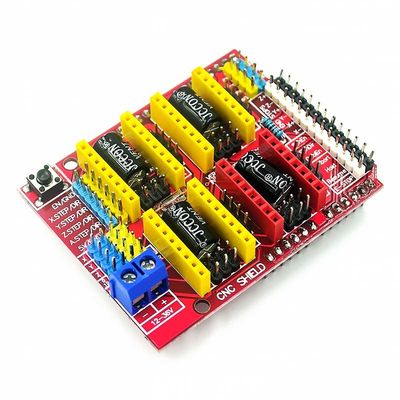

De A4988 Driver Board van Creatall is speciaal ontworpen voor V3-graveringsmachines en 3D-printer CNC-schilden.4mm groot en past perfect bij de meeste 3D printer CNC schildenHet kan worden gebruikt om stapmotoren op een betrouwbare en efficiënte manier te bedienen.De A4988 Driver Board heeft een breed scala aan toepassingen en is perfect voor prototyping en ontwikkeling van robotica en 3D-printenMet zijn hoge kwaliteit en lage prijs is het een geweldige keuze voor elk project. De Creatall A4988 Driver Board Series is een ideale keuze voor elk 3D Printer CNC schild project.
Merknaam: creatall
Modelnummer: A4988
Oorsprong: China
Grootte: 68,6 mm*53,4 mm
Type: V3 graveringsmachine
Prijs: fabrikant
Serie: A4988 bestuurdersbord
Deze creatall A4988 3D Printer CNC Shield Expansion Board is speciaal ontworpen voor 3D Printer CNC Driver Board.Het is gemaakt van hoogwaardige componenten en wordt in China geproduceerd.De A4988 Driver Board-serie is zeer betrouwbaar en zorgt voor een hoogwaardig 3D-printer CNC-schild.
We bieden uitgebreide technische ondersteuning en service voor onze ontwikkelingsraden.en kan advies en ondersteuning bieden voor al onze producten.
We bieden een scala aan online bronnen, waaronder producthandleidingen, technische documentatie en gebruikersforums, die allemaal zijn ontworpen om u te helpen het meeste uit onze Development Boards te halen.
Als u extra hulp nodig heeft, is onze klantenservice 24/7 beschikbaar om uw vragen te beantwoorden.We bieden ook een reeks diensten ter plaatse om ervoor te zorgen dat uw Development Board optimaal functioneert..
We zijn vastbesloten om de beste technische ondersteuning en service te bieden voor onze klanten en we zijn altijd hier om te helpen.
