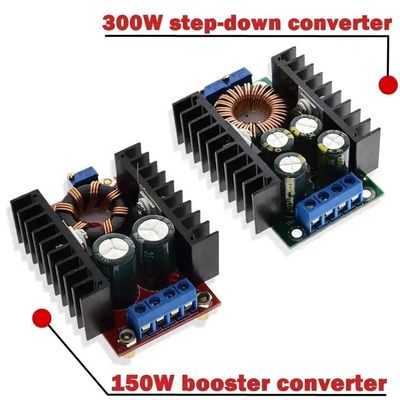

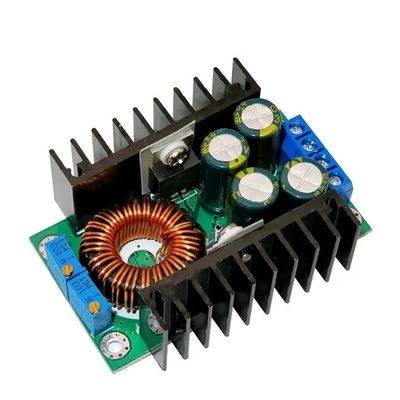

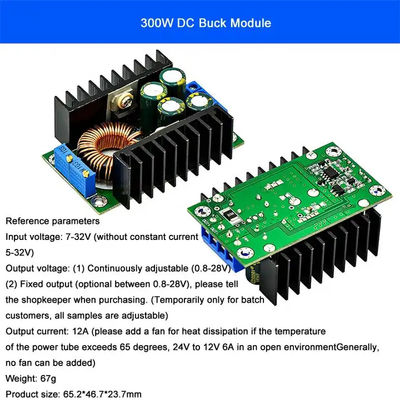

300W buck DC-DC:

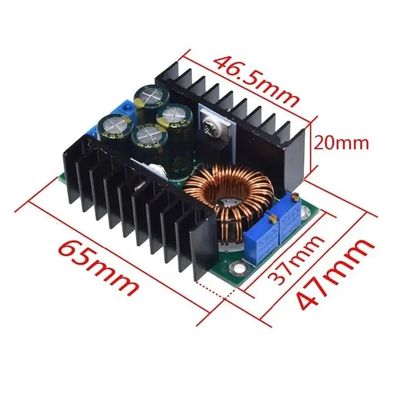

Afmetingen: 65 (lengte) * 47 (breedte) * 23,5 (hoogte) mm
1Eigenschappen van de module: niet-geïsoleerde stap-af constante stroom, constante spanningsmodule (CC CV) laadmodule
2. Draai lamp stroom: constante stroom waarde * (0,1 ), draai de lamp stroom en constante waarde koppeling,zoals constante stroom waarde is 3A, draai de lamp stroom is ingesteld op een constante stroom is 0.1 keer (0.1 * 3A = 0,3A).
3De laagste druk: 1V.
4Input 24V uitgang 12V 5A rimpel ongeveer 50mV (exclusief geluid)
5. Uitgangskortsluitingsbescherming: ja, constante stroom
6. Input omgekeerde polariteitsbescherming: Geen
7. Output voorkomen terugstroom: Geen
8Draadloosheid:
9Dynamische reactiesnelheid: 5% 200uS
10. richting van aanpassing van de potentiometer: in de wijzers van de klok (verhoging), tegen de wijzers van de klok (afname), wordt de potentiometer (CV) gesloten op de ingangsspanning gebruikt om de spanning te regelen,de potentiometer ((CC) gesloten op de uitgangsspanning wordt gebruikt om de stroom (CC) te regelen
11. Bedrijftemperatuur: industriële kwaliteit (-40 °C tot + 85 °C) (let op het werkelijke gebruik van de krachtbuis temperatuur, hoge temperatuur warmte versterkt)
12. Indicator: dubbelkleurige indicator, het oplaadsignaal licht is rood, het groene licht betekent volledig opgeladen (Geen belasting is groen)
13.Precisie van constante stroom en temperatuur: bij de werkelijke test wordt de temperatuur van de module vanaf 25 graden
bij 60 graden is de verandering van de constante stroomwaarde minder dan 5% (5A constante stroomwaarde)
14. Uitgangskortsluitingsbescherming: Ja,constante stroom (stroominstelling constante stroomwaarde)
15. Inlaat omgekeerde aansluitingsbescherming: NIET
16. Uitvoer verhindert omgekeerde stroom: NEEN
17Bedradingsmethode: terminalblok
Kenmerken:
1. Vaste draaibalktroom is 0,1 keer de huidige waarde
(Gebruikt om vast te stellen of de batterij volledig is opgeladen Bij het opladen).
2Gemaakt van een speciale benchmark-IC en een hoogprecisie-stroomsensor, die een stabielere constante stroom aantoont (bij constante stroom van 20°C tot 100°C 1A, temperatuursverschuiving minder dan 1%).Vooral geschikt voor LED-driver.
3. Hoog uitgangsstromen, de maximale uitgangsstroom kan 8A bereiken.
4Vier hoogfrequente capaciteit, kan verlaag output ripple, verbeteren van het werk stabilisatie.
5MOS Schottky diode onafhankelijke koelkraan, met een goede warmteafvoer en geen invloed op elkaar.
6Met behulp van grote grootte Sendust Core en dubbele pure koperen bedrading, verbeteren werkend vermogen, verminderen koorts.
7. 3296 potentiometer voor meerdere bewegingen, hoge nauwkeurigheid van spanning en stroom, goede stabiliteit.
8. Dubbelkleurige lamp, de werkomstandigheden zijn op een oogopslag duidelijk
9Spanning en stroom zijn verstelbaar, het effect is goed.
Toepassingen:
instelbare voeding (9A is groot genoeg), high-power LED driver, LED display driver, loodbatterij opladen, lithiumbatterij opladen, voeding van het voertuig,voeding van de notebook van het voertuig (buck), gereguleerde stroomvoorziening, laagspanningsstroomvoorziening, (zoals kinderen De speelgoedwagen gebruikt een 12V-accu om af te stappen naar 6V), 24V tot 12V 9A, 12V tot 5V 9A, 24V tot 5V 9A, 24V tot 19V, 20V, enz.,dus het heeft een brede toepassing.
Batterijlading:
1Zorg voor de batterij floatspanning en oplaadstroom die u nodig heeft, evenals de ingangsspanning van de module.
2Stel de potentiometer van de constante spanning in en stel de uitgangsspanning in op ongeveer 5 V.
3Gebruik de multimeter in 10A stroomschaal om de uitgangskortsluiting te meten en de
stroompotentiometer om de uitgangsstroom te verhogen tot de verwachte laadstroomwaarde.
4Stel de potentiometer van de constante spanning zo in dat de uitgangsspanning de floatspanning bereikt.
5Verbonden met de batterij, probeer op te laden.
1,2,3,4 stappen voor het aansluiten van de ingang van de voedingsmodule,uitgang zonder belasting verbindt de batterij niet.)
LED-aandrijving met constante stroom:
1- Zorg voor de werkstroom en maximale werkspanning van de LED die u nodig hebt om te rijden.
2Pas de potentiometer aan, pas de uitgangsspanning aan op ongeveer 5V.
3Gebruik de multimeter in 10A stroomschaal om de uitgangskortsluiting te meten en de stroom aan te passen.
potentiometer om ervoor te zorgen dat de uitgangsstroom overeenkomt met de verwachte LED-werkstroom.
4- Stel de potentiometer met constante spanning zo in dat de uitgangsspanning de maximale LED-operatiespanning bereikt.
5Sluit de LED aan, test.
1,2,3,4 stappen om de stroommodule in te schakelen, uitgang Geen belasting verbindt de LED niet.)

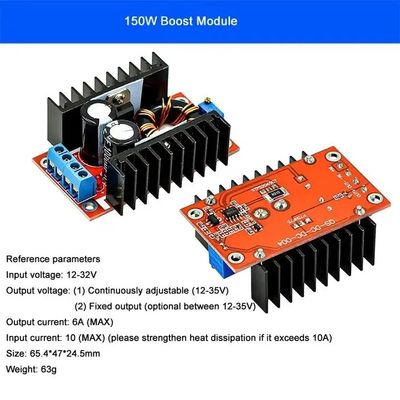

150w DC-DC-boost:
Grootte: 65 (lengte) *47 (breedte) *23,5 (hoogte) mm (exclusief koperen kolom)
100% gloednieuw en van hoge kwaliteit DC-DC Boost Converter 10-32v naar 12-35v Step Up Charger Power Module 150W
Verstelbare statische stroom DC-boostspanningsregulator Converter module 10-32V tot 12-35V Stap Up 150W 6A
Inlaatspanning: DC 10-32 V
Uitgangsspanning: DC 12-35 V ((aanpasbaar)
De uitgangsstroom: 6 A (MAX)
Inlaatstroom: 10A (MAX)
Uitgangsvermogen: natuurlijke koeling 100W (MAX), versterkende koeling 150W (MAX) reëel vermogen.
Conversiesnelheid: 94% (bij Input 19V 2.5a Output 16V, Referentie)
Uitvoergolf: 2% (MAX)
Werktemperatuur: industriële (40 ° C tot + 85 ° C), omgevingstemperatuur, 40 graden winnen, beide kunt u verlagen om energie te gebruiken, of om de koeling te verbeteren).
Temperatuur bij volle lading: 45 graden
Stroom zonder belasting: typisch 25 mA
Spanningsregeling: 0,5%
Beperking van de belasting: 0,5%
Dynamische reactiesnelheid: 200uS 5%
Bescherming tegen kortsluiting: Nee Installeert de zekering of het beveiligingscircuit bij de ingangsdelen.
Input Reverse-bescherming: Nee (voldoen aan een Reverse-bescherming of verbind een band bij Input-onderdelen.)
Grootte: 65 * 23 * 56,3 mm
Toepassingen:
1) DIY een uitgang verstelbare auto stroomvoorziening, u hoeft alleen uw 12V stroomvoorziening aan te sluiten op de ingang, kunt u vrij en continu aanpassen van de uitgangspanning (14-35V),maar de uitgangsspanning mag niet lager zijn dan de ingangsspanning. 2) Voerspanning van de auto notebook. De ingang is aangesloten op uw 12V stroomvoorziening, en de uitgang is aangepast aan de spanning van uw notebook te werken.
3) Boost charger, u kunt 12V voedingsbron gebruiken om batterijen hoger dan 12V te laden, zoals 24V batterijen. 4) Om stroom te leveren aan uw elektronische apparatuur,Zolang de spanning is ingesteld op de spanning die u nodig hebt en de stroom niet hoger is dan de nominale stroom5) De stroomvoorziening van de voorste fase van het systeem, wanneer u aan een project werkt en de ingang 10-18V is,en uw systeem bord heeft ongeveer 24V stroomvoorziening nodig en zijn vermogen is zeer groot, het vermogen van gewone DC-DC-modules is te klein, kies onze module, u kunt rechtstreeks op de machine werken zonder debugging, en gemakkelijk een hoge efficiëntie en hoge vermogen boost te bereiken.
