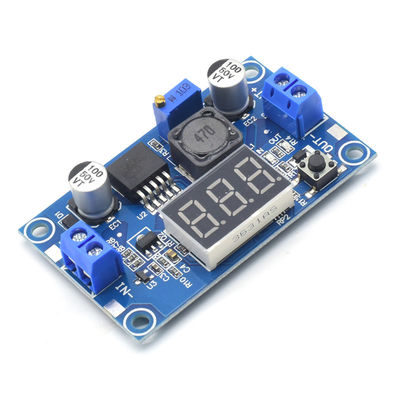

LM2596 DC-DC verstelbare stap-down module met voltmeter display met kalibratie van spanningsnauwkeurigheid
Creëer kosteneffectieve producten van vergelijkbare producten, en creëer LM2596 met digitale display module! ! !
De LM2596-module op de markt is niet voorzien van uitgangskortsluitingsbescherming.en de huidige uitvoercapaciteit is kleiner dan 1.8A. Deze module maakt gebruik van de originele LM2596, grote chip, mat oppervlak, uitgangskortsluitingsbescherming, hoge stroom 3A.
Hoogtepunten van de module:
1Een comfortabele prijs, een intelligent en gebruiksvriendelijk ontwerp, en kosteneffectief!
2- Aan boord voltmeter, de voltmeter kan zelf worden gekalibreerd, er zal geen probleem zijn met de voltmeter!
Moduleprestaties en -kenmerken:
● Met voltmeter display en de voltmeter kan zelf worden gekalibreerd. Een geavanceerdere spanningsmicroprocessor wordt gebruikt, de fout van de voltmeter is ±0,05V en het bereik is 0~40V.(Om de nauwkeurigheid van de voltmeter te waarborgen, zorg ervoor dat de ingangsspanning hoger is dan 4,5 V)
●Als u op de knop klikt om te schakelen tussen de meetinvoer- of -uitvoerspanning, wordt een indicatorlicht aangebracht om aan te geven welke spanning wordt gemeten en wordt de instelling opgeslagen.zelfs als de stroom wordt uitgeschakeld en weer wordt ingeschakeld.
● De voltmeter kan worden uitgeschakeld en kan gemakkelijk worden gerealiseerd door op de knop aan de linkerkant te tikken wanneer deze niet nodig is.
● Met eindblokken is het handig om te gebruiken zonder soldeersel en zijn de aansluitpunten van lasdraden gereserveerd.
● De ingangsspanning bedraagt 4,0~40 V. (De ingangsspanning moet meer dan 1,5 V hoger zijn dan de uitgangsspanning)
●Verstelbaar uitgangsspanningsbereik 1,25 V tot 37 V, continu verstelbaar (de ingangsspanning moet 1,5 V hoger zijn dan de uitgangsspanning)
● De uitgangsstroom is 3 A en het wordt aanbevolen deze binnen de 2,0 A te gebruiken. De hoge stroom moet de warmteafvoer versterken.
● Het uitgangsvermogen is 20W, versterk de warmteafvoer als deze groter is dan 15W.
●Hoge omzetdoeltreffendheid, gemiddeld 88% (doeltreffendheid is gerelateerd aan het in- en uitgangsspanningsverschil, de stroom en de druk)
● Met de omgekeerde aansluitingsbescherming zal de omgekeerde aansluiting niet branden
● Met oververwarmingsbescherming en kortsluitbescherming
● Grootte 6*3,5*12cm (lengte*breedte*hoogte)
● Gewicht: 22 g
Toepassingsgebied:
Deze module kan worden gebruikt in stap-down velden waar de ingangsspanning hoger is dan de uitgangsspanning, zoals batterijen, vermogenstransformatoren, DIY verstelbare gereguleerde voedingsbronnen,24 V autostroombedrijven, industriële apparatuur stap-down, 12V tot 3,3V, 12V tot 5V, 24V tot 5V, 24V tot 12V, 36V tot 24V, enz.
Vervaardiging van een voertuig
1Als de ingebouwde voltmeter de uitgangsspanning weergeeft, houdt u de knop aan de rechterkant 2 seconden ingedrukt en laat u deze dan los.De voltmeter en de uitgangsspanning indicator "OUT" zal tegelijkertijd knipperen, en wordt de uitgangsspanningsregeling ingevoerd; om dezelfde reden wordt deze weergegeven op de voltmeter Wanneer de spanning wordt ingevoerd, wordt de knop aan de rechterkant gedurende 2 seconden ingedrukt en ingedrukt en vervolgens losgelaten.de voltmeter en de invoerspanningsindicator "IN" flitsen gelijktijdig, en op dit moment wordt de ingangsspanningsregeling ingevoerd;
2. Tik op de rechterknop om de spanning met één eenheid te verhogen, en tik op de linkerknop om de spanning met één eenheid te verlagen;
de spanningswaarde van een eenheid is minder dan 0,1V, moet u drukken 1-5 keer om de voltmeter te zien veranderd door 0,1V, de specifieke
het aantal opeenvolgende toetsdrukken hangt af van de huidige weergegeven spanningswaarde; hoe hoger de huidige weergegeven spanning, hoe minder drukken nodig is;
3. Nadat de spanningsinstelling is voltooid, druk en houd de rechterknop 2 seconden ingedrukt en laat hem dan los.en alle parameterinstellingen worden automatisch opgeslagen na uitzetten.
Opmerking: Met deze aanpassingsmethode hoeft u slechts één keer de spanningswaarde te kalibreren die op het gehele spanningsbereik kan worden verkregen.
