Merkteken: CREATALL
Model: CA-888
Grootte: 19,5*13,5 mm
Gebruik: om de 15 tot 21 inch LCD monitor stroomvoorziening onderhoudsproblemen op te lossen LCD power board schade een groot deel.De meest voorkomende schade aan de steekproefweerstand is, vanwege de verscheidenheid van deze onderdelenmodellen,vaak omdat er niet dezelfde reserveonderdelen zijn en niet kunnen worden gerepareerd.De meerderheid van de klant moet een vriend van de algemene LCD-stroomvoorziening module ontwikkelen.
De module heeft: eenvoudige bedrading, gemakkelijke installatie, tijdsbesparing, verbetering van het succespercentage bij onderhoud, enzovoort.De onderhoudsproblemen van de vrienden kunnen worden aangepakt door de ontwikkeling van een universele voedingsmodule..
Ten tweede, de definitie van de pin

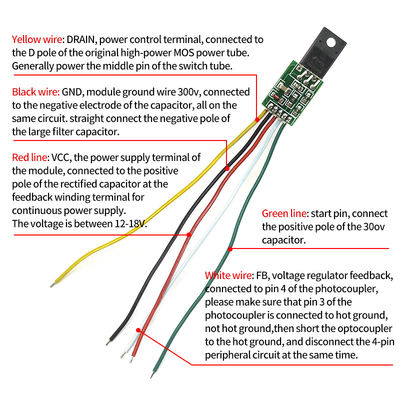

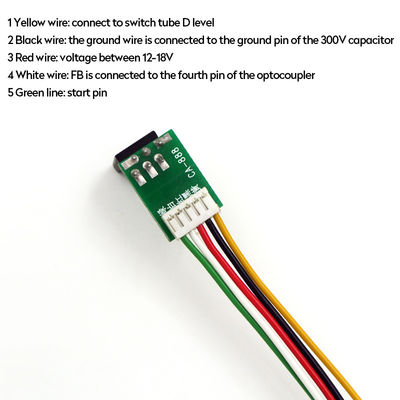

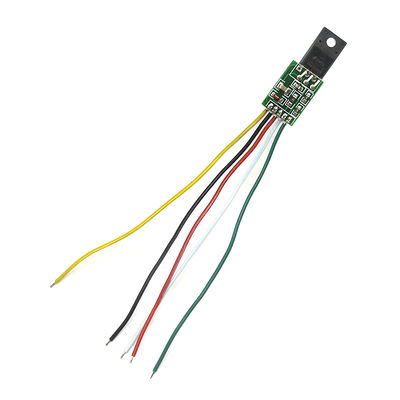

1 voet gele lijn: DRAIN, krachttestzijde, vervolgens de originele krachtaanvoer MOS met een hoog vermogen D-pool.
2 voet zwarte lijn of poeder lijn: GND, module grond 300v, dan de negatieve condensator, dezelfde lijn kan zijn.Direct verbonden met een groot filtercapacitor negatief
3 voet rode lijn: VCC, de module stroomvoorziening kant, dan de feedback wikkeling terminal rectifier condensator na de positieve,continuous stroomvoorziening, de spanning tussen 12-18V.
4 voet witte lijn: FB, spanningsfeedback, dan optocoupler 4 voet, controleer de optocoupler 3 voet warmte, niet warmte, zet dan de optocoupler kort naar de hete grond,terwijl de 4-pin randcircuit losgekoppeld.
5 voet groene lijn: start start pin, dan +300 v condensator positief
Klanten moeten optimistisch zijn over de specifieke verbindingsmethode na de wijziging, niet blindelings willekeurige toegang.
Ten derde: gebruik
1. Verwijder de originele voedingschip op het bord (meestal 8 voet), en de schakelaar (mos buis)
2. Controleer de 300v condensator, evenals de capaciteit van de belasting kant van het pakket is er geen trommel, een probleem op de eerste
vervanging
3Controleer de ladingszijde, er is geen kortsluiting, advertentiebord, hoogspanningsbord.
4. Sluit de module aan op de overeenkomstige lijn, en zorgvuldig controleren of er niets mis is, als verkeerd kan veroorzaken dat de module barsten
5. geïnstalleerd op de oorspronkelijke locatie van de radiator, let op de isolatie, niet kortsluiting
6. stroom, meetspanning is niet de uitgang, er is geen uitgang, dan controleer de oorzaak
