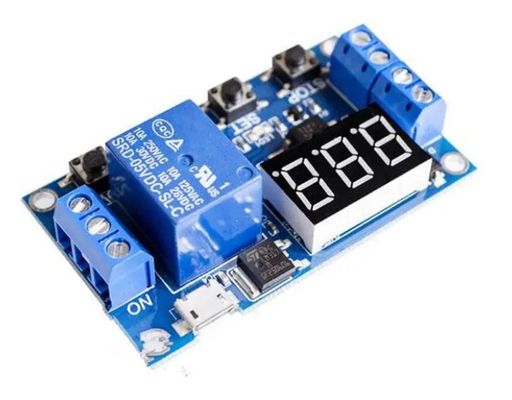

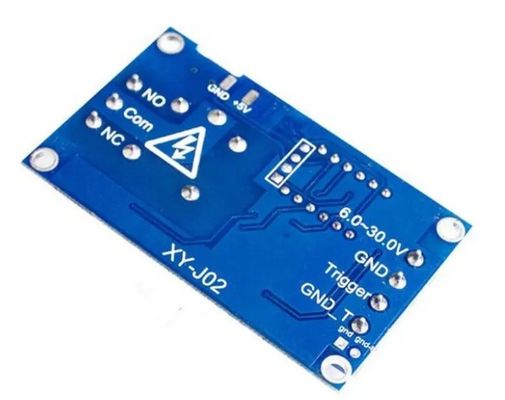

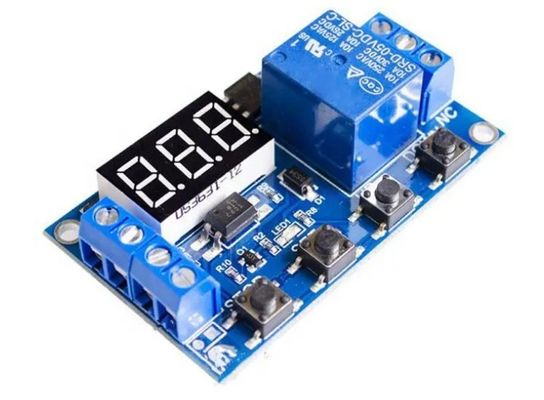

originele One relay module, delay power off, disconnect, trigger delay, cycle timing circuit switch, met USB One relay module, delay power off, disconnect, trigger delay,cyclustijdschakelaar 0.1 seconde (minimaal) ~ 999 minuten (maximaal) continu verstelbaar Dit product is eenvoudig te gebruiken en krachtig, maar kopers lezen de gebruiksaanwijzingen van dit product in detail.Het is een zeer praktisch product.. Module hoogtepunten: 1. breedspanningsstroomvoorziening (6~30V) ondersteunt micro USB 5.0V stroomvoorziening, die zeer handig is om te gebruiken; 2. De interface is duidelijk en eenvoudig, krachtig,makkelijk te begrijpen, en voldoet bijna aan al uw behoeften; 3. Er is een noodstopfunctie (STOP-sleutel), met omgekeerde verbindingsbescherming, omgekeerde verbinding brandt niet; 4.,zonder enige werking binnen 5 minuten, het scherm automatisch uitzetten; elke toets om wakker te worden;Deze parameters zijn onafhankelijk van elkaar en worden afzonderlijk opgeslagen.Alle instellingsparameters worden na uitschakeling automatisch opgeslagen.de volgende handelingen P1.1Het signaal is ongeldig wanneer het opnieuw wordt geactiveerd.2Het signaal wordt opnieuw getriggerd om P1 opnieuw te timen.3: het signaal triggert de reset opnieuw, het relais wordt losgekoppeld, en de timing stopt; P-2: Geef het triggersignaal, nadat het relais is uitgeschakeld voor CL tijd, wordt het relais ingeschakeld voor OP tijd,na het voltooien van de timing, is het relais uitgeschakeld; P3.1: Geef het triggersignaal, nadat de relais is ingeschakeld voor de OP-tijd, zal de relais loskoppelen voor de CL-tijd, en vervolgens de bovenstaande acties te cyclen, geef het signaal opnieuw in de cyclus,De relais gaat los., en stoptiming; het aantal cycli (LOP) kan worden ingesteld; P3.2: het is niet nodig om het signaal te activeren na het inschakelen, de OP-tijd wanneer de relais aan is en de CL-tijd wanneer de relais uitgeschakeld is, de bovenstaande acties worden gecycled; het aantal cycli (LOP) kan worden ingesteld; P-4:Als er een triggersignaal is, wordt de timer geopend en blijft de relais aan; wanneer het signaal verdwijnt, wordt de relais afgesloten na het timen van de OP; tijdens de timing,Er is nog een signaal., en de timer is leeg; Productparameters: 1: Werkspanning: 6-30V ondersteun micro USB 5.0V stroomtoevoer 2: Trigger signaalbron: high level trigger (3.0V-24V) De signaalgrond en de systeemgrond bevinden zich niet op dezelfde grond om het vermogen van het systeem tegen interferentie te verbeteren (kan ook worden kortsluiting op gemeenschappelijke grond) 3Uitgangscapaciteit: kan apparatuur bedienen binnen DC 30v 5A of AC 220v 5A 4: stilstandstroom: 20mA Werkstroom: 50mA 5: levensduur: meer dan 100.000 keer; werktemperatuur: -40°C; grootte:6.2*3.8*1.7cm 6: Met optocoupler isolatie, verbeterde anti-interferentie vermogen, industriële graad circuit board, instellen van parameters voor altijd na het uitschakelen van het geheugen.De uitgang van het relais is een passief contact, zonder lading, die de aan-uitfunctie van een lijn regelt.
Tijdsbereik 0,1 seconde (minimum) ~ 999 minuten (maximum) continu verstelbaar Hoe het tijdsbereik te kiezen: Na het instellen van de parameterwaarde in de moduskeuze-interface,kort druk op de STOP knop om het tijdsbereik te selecteren; XXX. Het decimaal is op de eenenplaats, tijdsbereik: 1 seconde tot 999 seconden XX.X Het decimaal is op de tienplaats, tijdsbereik: 0,1 seconde tot 99,9 seconden X.X.X.Alle decimalen zijn aan, tijdsbereik: 1 minuut tot 999 minuten Bijvoorbeeld, als u de OP op 3,2 seconden wilt instellen, verplaats dan het decimaal naar de tiende plaats, en de digitale buis toont 03.2 Beschrijving van de parameter: OP op tijd, CL uit tijd, LOP cyclus tijden (1 ¢ 999 keer, "---" vertegenwoordigt oneindige cycli) Deze parameters zijn onafhankelijk van elkaar, maar alle modi delen deze parameters.wanneer de on-time OP is ingesteld op 5 seconden in P1.1, en de gebruiker wil overschakelen naar de P1.2-modus, voert dan P1.2 in om de overeenkomstige parameters in te stellen, OP Het zal ook 5 seconden duren; Op de hoofdinterface (display 000), kort druk op de SET-knop,OP (CL, LOP) en de overeenkomstige tijd XXX worden weergegeven; indien er alleen OP (zoals modus P1.1P1.2, P1.3) tijd in de modus, dan kort druk op de SET-toets zal alleen OP en de bijbehorende tijd weergeven; Als er OP, CL, LOP in de modus (zoals modus P3.1, P3.2), wordt met een korte druk op de SET-toets OP en overeenkomstige tijd, CL en overeenkomstige tijd, LOP en overeenkomstige tijden weergegeven.u kunt gemakkelijk de parameters in de huidige modus te bekijken door kort op de SET knop op de belangrijkste interface, wat erg handig is! Hoe de parameters te stellen 1. eerst bepalen van de werkwijze van de relais; 2. Volgens de werkwijze van de relais,in de hoofdinterface (wanneer de module is ingeschakeld, zal het de huidige werkmodus flitsen (standaard P1.1-modus) en vervolgens de hoofdinterface invoeren) "Druk 2 seconden lang op de SET-knop en laat vervolgens losen selecteer de te instellen modus door kort op de knoppen OP en DOWN te drukken (P1.1~P-4); 3. Na het selecteren van de te instellen modus (bijvoorbeeld P3.2), kort druk op de SET-knop om de overeenkomstige parameters in te stellen.CL-tijd, LOP-cyclustijden ("-- -" vertegenwoordigt een oneindige cyclus)), de parameterwaarde door UP en DOWN aanpassen,ondersteunen lange pers (snelle verhoging of afname) en korte pers (verhoging of afname met 1 eenheid)Na het instellen van de parameterwaarde, kort druk op de STOP-knop Om de positie van het decimaal te selecteren, selecteert u het tijdsbereik (corresponderende tijd 0,1 seconde tot 999 minuten);kort druk op de SET-toets om de volgende parameter van de huidige modus in te stellen, het proces is hetzelfde als hierboven; 4. Na het instellen van de parameters van de geselecteerde modus, druk en houd de SET-knop 2 seconden en laat hem los. De momenteel ingestelde modus zal knipperen,en dan terug naar de belangrijkste interface. De parameterinstelling is succesvol, zeer eenvoudig! Hoofdinterface: "000" (geen decimaalpunt) wordt weergegeven wanneer de relais niet werkt, en er is een decimaalpunt wanneer de relais werkt,Dat is heel duidelijk.! Mode selectie interface: Lang druk op de SET knop om in te voeren, nadat de instelling is voltooid, lang druk op de SET knop om uit te gaan en terug te keren naar de belangrijkste interface, zeer eenvoudig!
Uitbreiding van de STOP-knopfunctie: Relais-activatie-modus: 1. ON: de relais mag tijdens de OP-geleiding leiden; 2. OFF: de relais mag niet leiden en is altijd uitgeschakeld;Kort druk op de STOP-knop op de hoofdinterface om tussen ON en OFF te schakelen, zal de huidige staat knipperen en vervolgens terugkeren naar de hoofdinterface. (Deze functie is een noodstopfunctie, één toets om de relais te openen en te sluiten) Slaapmodus: 1.binnen vijf minuten, zonder enige werking, wordt de digitale buis automatisch uitgeschakeld en het programma wordt normaal uitgevoerd;Druk en houd de STOP knop 2 seconden en laat hem dan los om te schakelen tussen C-P en O-d statenDe huidige staat zal flitsen, en dan terug naar de belangrijkste interface.
