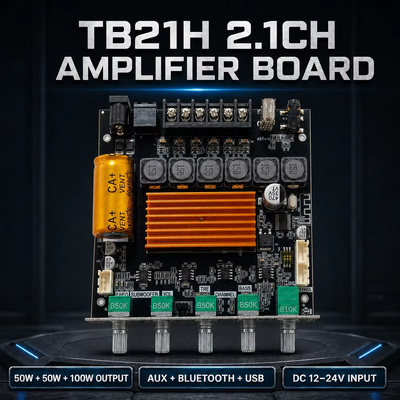

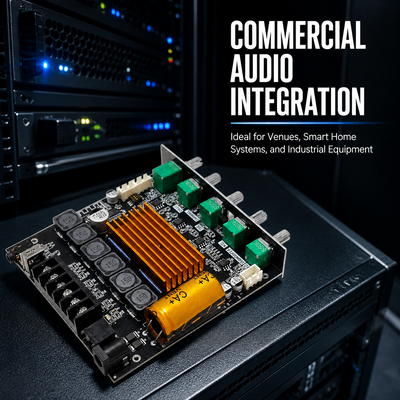

CA-TB21H 2.1 kanaal TPA3116 Bluetooth Versterker Board 50W+50W+100W Audio Versterker Module met APP Control

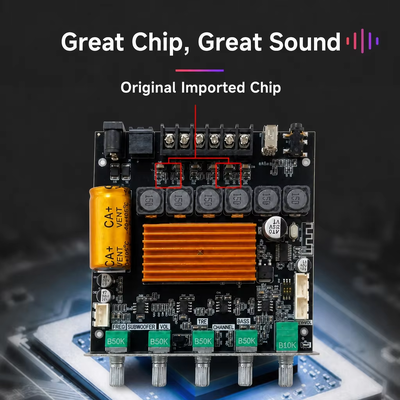

De CA-TB21H is een 2.1 kanaals Klasse D versterkermodule gebouwd op de TPA3116 chip, die 50W + 50W levert voor de linker- en rechterkanalen plus 100W voor het subwooferkanaal vanuit een DC 12-24V voeding. Audiobronnen worden gedekt door Bluetooth 5.1, AUX lijninvoer, USB / TF-kaartweergave en de meegeleverde IR-afstandsbediening, terwijl de BT-APP EQ- en lichteffectcontrole vanaf een telefoon biedt. Een goudkleurige koelvin, vijf bedieningsknoppen aan de voorkant en uitbreidingspoorten voor een microfoon voorversterkerbord maken dit bord klaar voor OEM-luidsprekersystemen, home audio kits en assemblage van audioapparatuur.

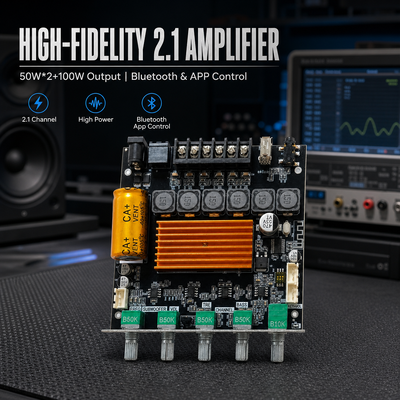

• 2.1 kanaals uitgang: links en rechts elk 50W plus 100W subwoofer, TPA3116 chip, 20Hz-20KHz frequentierespons.
• Vier ingangsmethoden: Bluetooth 5.1 (BT-APP, 10m open gebied), AUX, USB / TF-kaart, en IR-afstandsbediening met knoopcelbatterij.

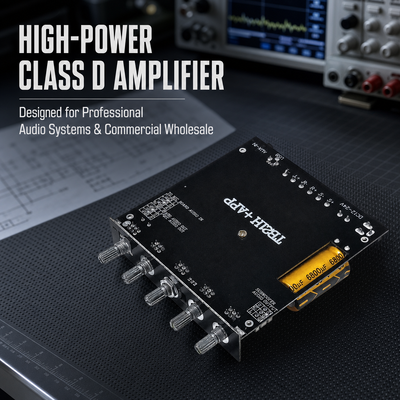

• Vijf knoppen aan de voorkant: master volume / aan/uit, treble, bass, subwoofer frequentie (20-200Hz) en subwoofer volume, plus onafhankelijk L/R kanaalvolume.
• APP-bediening: BT-APP ondersteunt EQ-aanpassing, lokale media, USB-drive, SD-kaart, lichteffecten en vind-mijn-apparaat functies.
• Klaar voor uitbreiding: MIC voorversterker reverb ingangs- en uitgangspoorten, subwoofer lijnniveau uitgang voor een externe pure eindversterkerbord.
• Bridgeable mono: stel DIP-schakelaar 1 in op AAN (PBTL) om de twee kanalen te overbruggen tot mono voor één luidspreker met hoog vermogen.
• Vijfvoudige beveiliging: omgekeerde polariteit, onderspanning, oververhitting, overstroom en kortsluiting beveiliging.

Subwoofer en linker / rechter kanaal luidsprekeraansluitingen, flexibele Bluetooth-antenne, USB-poort, AUX audio-ingang en DC 12-24V stroomingang (5.5 x 2.1mm DC-stekker) zijn aan één rand gerangschikt, zodat het bord in een behuizing kan worden gemonteerd zonder extra bedradingsharnassen. Een stroomstatus LED en de vijf knoppen bevinden zich op het voorpaneel.

Het uitgangsvermogen stijgt met de voedingsspanning en daalt met de luidsprekimpedantie. De onderstaande referentiecijfers zijn gemeten met 4 Ohm en 8 Ohm belastingen bij 19V en 24V, wat u helpt de adapter af te stemmen op de werkelijke luidspreker set.

Voor een gebalanceerd 2.1 systeem raden we een 24V 5A of 8A DC adapter aan, 4 Ohm 30-50W linker- en rechterluidsprekers en een 4 Ohm 60-100W subwoofer. Een adapter met hogere stroomsterkte houdt het 100W subwooferkanaal stabiel bij hoog volume, en het adaptervermogen moet altijd hoger zijn dan het werkelijke werkvermogen van het bord.

Draai de potentiometer vóór het monteren van de knop in de richting van de wijzer naar links totdat deze het minimum bereikt en niet verder kan draaien. De horizontale lijn op de knop moet dan wijzen in de richting die in de afbeelding wordt getoond, zodat de volumeschaal overeenkomt met de werkelijke positie.

Voor overbrugging naar mono, schakel eerst de stroom uit en stel DIP-schakelaar 1 in op AAN (PBTL-functie). Sluit slechts één luidspreker aan elke kant aan; bij het aansluiten van twee luidsprekers moet elke luidspreker 4 Ohm of hoger zijn en de parallelle impedantie mag niet onder de 2 Ohm komen. Uitbreidingspoort 1 is de microfoon voorversterker reverb ingang en uitbreidingspoort 2 is de reverb uitgang, en de subwoofer lijnniveau uitgang kan een externe pure eindversterkerbord voeden.

Installeer de BT-APP, schakel de Bluetooth van de telefoon uit, schakel de module in en verbind met het apparaat genaamd BT-APP (de BT-APP-BLE-invoer wordt niet door de APP gebruikt). De APP biedt EQ-aanpassing, lokale mediaweergave, browsen van USB-drive en SD-kaart, lichteffecten en vind-mijn-apparaat. EQ-curves zijn van toepassing terwijl de APP is verbonden; bas en treble zijn instelbaar.

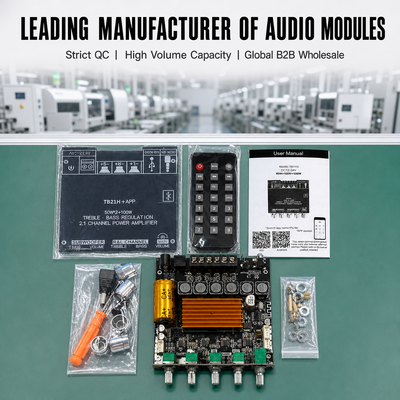

Het pakket bevat een IR-afstandsbediening met knoopcelbatterij en isolatieplaat: aan/uit, modus, dempen, afspelen / pauzeren, vorige / volgende, EQ, volume omhoog en omlaag, enkele / alle herhaling, USB / TF-kaart schakelaar en 0-9 track selectie. Werkbereik is ongeveer 7m in zichtlijn en neemt af bij een hoek van 15 graden.

Geschikt voor fabrikanten van audioapparatuur, assemblagefabrieken voor luidsprekersystemen, distributeurs van audio-elektronica, OEM- en ODM-productontwikkelaars, private label luidsprekermerken, projecten voor aangepaste verpakkingen en reguliere bulkinkoopteams. Typische toepassingen zijn 2.1 home audiosystemen, boekenplank- en subwoofersets, achtergrondmuziek in winkels, doe-het-zelf versterkerkits en karaoke luidsprekerboxen.

Uitgebreide OEM- en ODM-ondersteuning omvat aangepast logo, PCB-kleur, verpakking, functietuning en 7-daagse bemonstering, zodat hetzelfde bord in uw eigen merk en configuratie kan worden geleverd voor verschillende markten.

Elk bord is verpakt in een individuele doos van 11 x 11 x 5 cm met een bruto gewicht van 0,3 kg, beschermd door schokbestendig schuim en verzonden in kartonnen dozen van exportkwaliteit. Een gedrukte gebruikershandleiding is inbegrepen in de doos; OEM-branding, aangepaste verpakking en gemengde containerladingen zijn beschikbaar.

Directe fabriekslevering van audioversterkermodules met grensoverschrijdende exportervaring, geverifieerde leverancier met OEM / ODM-aanpassing, stabiele output en korte doorlooptijd voor herhaalde bestellingen. Stuur ons uw doelmarkt, luidsprekerconfiguratie en bestelhoeveelheid om een offerte en monsterregeling te krijgen.

Neem nu contact met ons op voor groothandelsprijzen, OEM-aanpassing en monsters.
