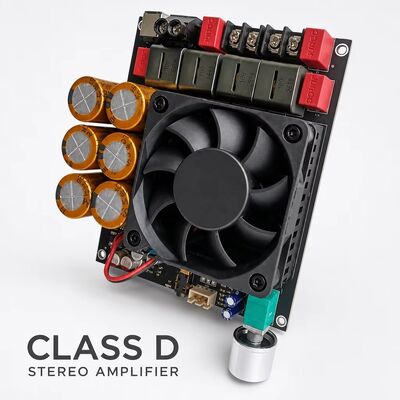

600W+600W Dual TPA3255 Versterker Board Fan Cooling Class D Stereo Versterker Board DC18-50V

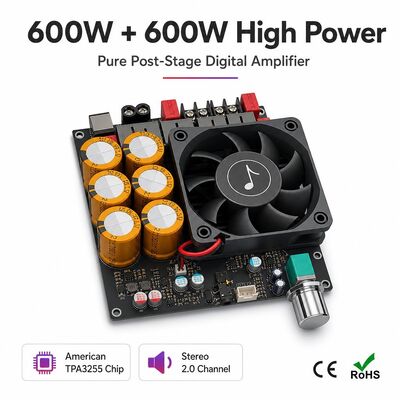

De 6002 is een puur stereo eindversterker board gebouwd op twee originele TPA3255 chips, leverend tot 600W + 600W aan 2 ohm belastingen bij 48V en 300W + 300W aan 4 ohm belastingen. Met een signaal-ruisverhouding van 90dB, THD+N onder 0,05% en een maximale versterking van 38dB, is het ontworpen voor professionele stereosystemen, high-end home cinema, vloerstaande luidsprekers en commerciële audio projecten. Een geïntegreerde snelle koelventilator, verdikte heatsink en vergulde filtercondensatoren houden de module stabiel onder continu hoog vermogen gebruik.

• Dual TPA3255 chips: twee originele TI TPA3255 klasse D versterkerchips leveren 600W+600W piek stereo uitgang met lage vervorming en hoge resolutie.
• Actieve koeling: snelle ventilator plus verdikte aluminium heatsink handhaaft vol vermogen tijdens lange continue werking.
• Componenten van audiokwaliteit: lage ESR filtercondensatoren, vergulde elektrolytische condensatoren, afgeschermde spoelen met hoge stroomsterkte en nauwkeurige PCB lay-out.
• Breed vermogensbereik: DC 18-50V ingang, 10A of meer, aanbevolen 36-48V; werkt met 4-8 ohm luidsprekers.
• Eenvoudige integratie: compact 134 x 100 x 37mm PCB met XH2.54-3P stereo ingang, 3,5mm jack ingang, afgeschermde kabel inbegrepen, en vergulde DC-socket met hoge stroomsterkte of 2P klemmenblok.
• Volume en beveiliging: onboard 0-38dB volumepotentiometer met stroomindicator (knippert wanneer de ingangsspanning lager is dan 18V), plus ingangsonderspanning, oververhitting, overstroom en kortsluiting beveiliging.
• OEM / ODM klaar: aangepast logo en PCB kleur, aangepaste verpakking, functie fijnafstemming en 7-daagse snelle sampling.

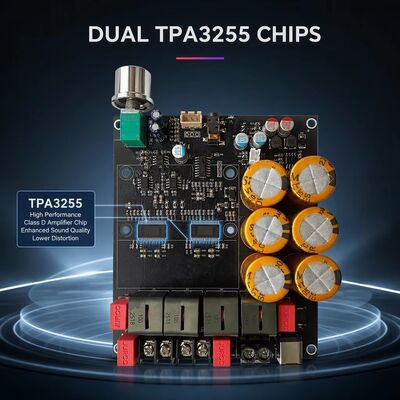

Twee onafhankelijke TPA3255 chips werken in een stereo configuratie, elk stuurt één kanaal aan. Het feedbackontwerp en de foutcorrectie van de high-speed gate driver houden de vervorming laag over de gehele audioband, terwijl de dual-chip lay-out warmte en stroom verspreidt, zodat het board zijn nominale uitgang behoudt in plaats van te throttelen.

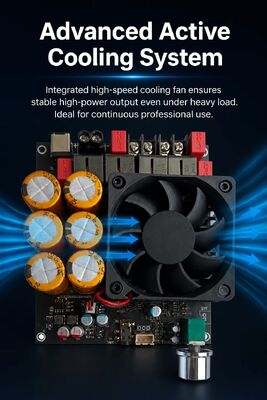

Een snelle ventilator trekt lucht over een verdikte geborstelde aluminium heatsink, en lage ESR filtercondensatoren plus afgeschermde spoelen met hoge stroomsterkte houden de voeding schoon onder zware belasting. Een vergulde DC-socket of 2P klemmenblok, vergulde elektrolytische condensatoren en zuurstofvrije koperen spoelen worden overal gebruikt.

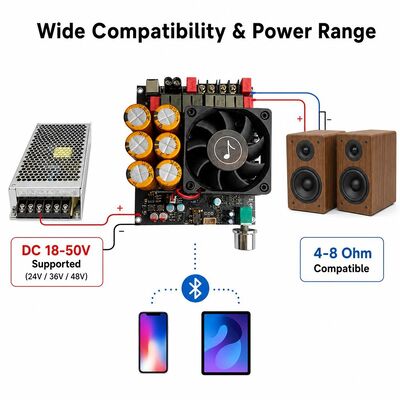

Het board accepteert DC 18-50V met 10A of meer stroom; 24V, 36V en 48V adapters worden allemaal ondersteund, en hogere spanning samen met lagere luidsprekersimpedantie verhoogt het uitgangsvermogen. Zorg ervoor dat het adaptervermogen hoger is dan het werkelijke werkvermogen van de versterker, en sluit het 2P klemmenblok aan voordat u inschakelt om schade door overmatige stroom te voorkomen.

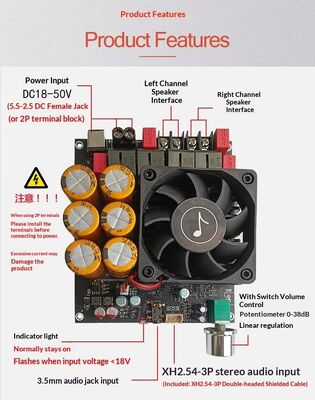

Het hoofd PCB meet 134 x 100 x 37mm en de complete montage met ventilator en heatsink meet 135 x 118 x 40mm, dus de module past in standaard versterkerchassis, actieve luidsprekerbehuizingen en aangepaste OEM behuizingen. Linker en rechter luidsprekeraansluitingen, stereo ingang en volumeregeling zijn aan de rand van het board gerangschikt voor snelle bedrading.

Fabrieks directe OEM en ODM ondersteuning omvat aangepaste logo zeefdruk, meerdere PCB kleuropties (standaard zwart, rood, blauw), gepersonaliseerd verpakkingsontwerp, functie fijnafstemming en 7-daagse snelle sampling voor audiomerken, professionele audiofabrikanten, luidsprekersysteem integrators en private label projecten.

Geschikt voor professionele stereo audiosystemen, high-end home cinema, vloerstaande luidsprekersystemen, commerciële audioproducten, aangepaste versterkerprojecten, distributeurs en bulk wholesale kopers. Ideaal voor audioapparatuur fabrikanten en luidsprekerassemblagefabrieken die een stabiele, krachtige eindversterker module nodig hebben.

Shenzhen Creatall Electronics Co., Ltd. is een professionele fabrikant van audiomodules met 16 jaar ervaring, strikte QC, hoge productiecapaciteit en CE / RoHS gecertificeerde producten.

Directe fabriekslevering van high-power klasse D versterkermodules met exportervaring, geverifieerde leveranciersstatus, stabiele output en korte doorlooptijd voor herhaalaankopen. Stuur ons uw doelvermogen, luidsprekersimpedantie en bestelhoeveelheid voor een offerte en monsterregeling.
