Productdetails:
|
| Type: | Bluetooth 5,1 | Land van Herkomst: | CHINA |
|---|---|---|---|
| Merk: | creatall | Chipset: | Andere |
| Sollicitatie: | Geluid | ||
| Markeren: | M38 Audioontvangersraad,M28 Audioontvangersraad,Bluetooth-Ontvangersraad BLT 4 |
||

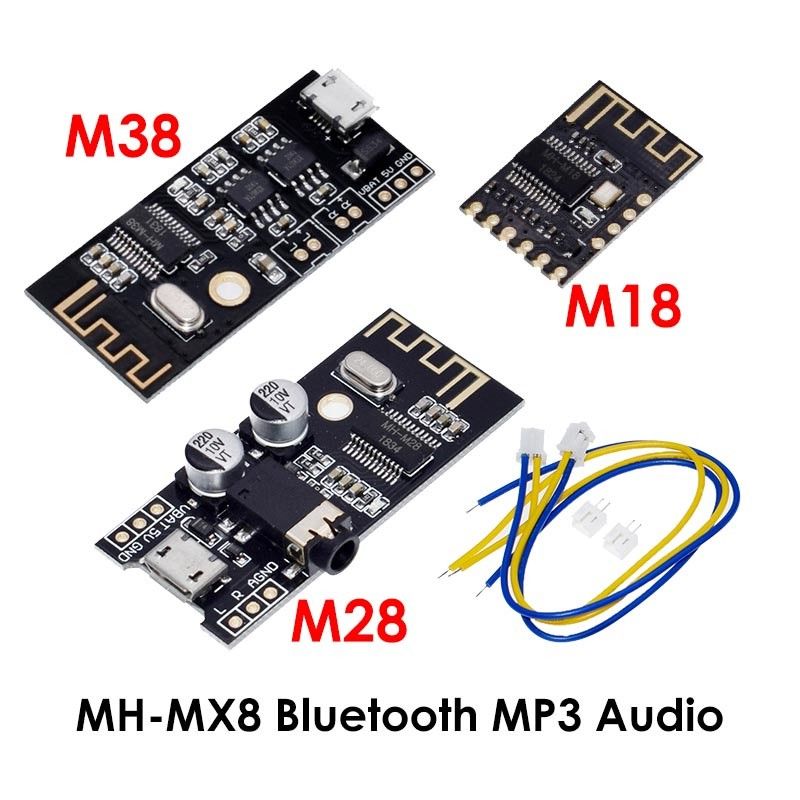

M38
MH-M38 is een low-power Bluetooth-ontwerp dat recentste Bluetooth 4,2 transmissie en stereo lossless output met twee kanalen steunt. De kleine grootte, geschikt en praktisch, de module komt met een spaander van de machtsversterker, die met dubbele 5W-sprekers kan worden uitgerust. De geluidskaart van steunusb voor driverless playback. In een open milieu, kan de Bluetooth-verbindingsafstand tot 20 meters zijn. Kan voor de audioontvangst van Bluetooth, diverse audiodiy-wijziging etc. worden gebruikt.
PCB-grootte: 45*20*3.6mm (lengte, breedte en hoogte)
Speldhoogte: 2.54mm (het plaatsende gat is 3mm in diameter)

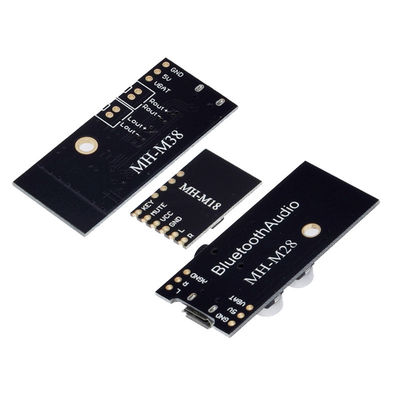

3. De definitie van functie/Pin
1. De versie van Bluetooth V4.2, automatische de verbindingstechnologie van steunbluetooth, steun WAV/WMA/FLAC/APE/MP3 het lossless decoderen, stereo dubbel - kanaliseer output.
2, voeding: u kunt de MICRO- lijn 5V van USB Android voor directe voeding direct gebruiken, kunt u 5V-voeding of 3.7V-lithiumbatterij (zoals hierboven getoond) ook aansluiten. Merk op dat de de voedinginterfaces van 5V en 3.7V-verschillend zijn. 5V wordt verbonden met 5V en GND, en de 3.7V-lithiumbatterij wordt aangesloten aan VBAT en GND.
3, de maximum werkende stroom zijn 5V2A, wordt het geadviseerd om 5V2A geregelde voeding te gebruiken, is de correcte kwaliteit beter.
4. Nadat de module ingeschakeld is, noemen de mobiele telefoononderzoeken naar Bluetooth MH-M38, en kunnen muziek spelen na het verbinden met Bluetooth.
5, de geluidskaart van steunusb, vrije (gebruiksklare) aandrijving. Verbind de module met de computer met een USB-kabel, en de computer kan muziek door de output van de moduleversterker spelen.
6, licht van de module het blauwe indicator:
7. Wanneer Bluetooth niet wordt verbonden, de indicator lichte flitsen snel;
8. Wanneer de Bluetooth-verbinding is, is het indicatorlicht altijd;
9. Wanneer Bluetooth speelt, de indicator lichte flitsen langzaam.
10, audio-uitvoer: de output verlaten en het juiste kanaal stereogeluidssignaal, kunnen met twee 2-8 euro, sprekers worden verbonden 3-5W, 4 Euro 5W-sprekers duwen.
11, dit product hebben zijn eigen dubbele 5W-kring van de machtsversterker, moet u niet een andere versterker aan gebruik gebruiken! De output van de twee versterkers kan niet tegelijkertijd worden verbonden of de negatieve polen kunnen samen worden verbonden, anders kan de spaander van de machtsversterker worden beschadigd.
4.Attention
1. Signaalinterferentie: De Bluetooth-antenne is uiterst vatbaar voor hoge frequentie of sterke elektromagnetische signaalinterferentie, en het zou vanaf de plaats moeten worden geplaatst waar het draadloze apparaat wordt verzonden. En de raad kan niet dicht aan metaalvoorwerpen zijn, die een bepaalde afstand houden.
2. Als er huidig geluid in de raad van de machtsversterker is, wordt de oorzaak veroorzaakt door grondinterferentie. Men adviseert dat de output van de Bluetooth-module niet zou moeten worden gestopt in. Het is noodzakelijk om de draad, vooral de gronddraad te solderen, en de draad zou niet moeten te lang zijn. Korter beter. , probeer dikker te zijn. Het probleem die van audio op het aan de grond zettende punt van de raad van de machtsversterker moet aan de grond zetten met de grond van de audioinput van de machtsversterker worden verbonden. Dit aan de grond zettende punt kan worden geprobeerd om bij verschillende posities te solderen om het laagste huidige geluid te bereiken. Men adviseert dat de Bluetooth en raad van de machtsversterker afzonderlijk worden aangedreven om de Bluetooth-grond en de versterkergrond te isoleren.
3. omdat dit product naakt raadsontwerp is, probeer om de componenten op de raad niet te raken met de hand, is het gemakkelijk om statische elektriciteit te veroorzaken om de spaander te doden en het branden te veroorzaken.
