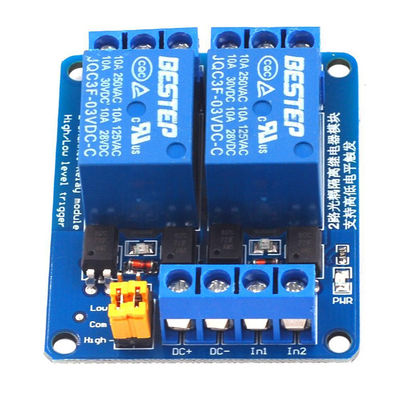

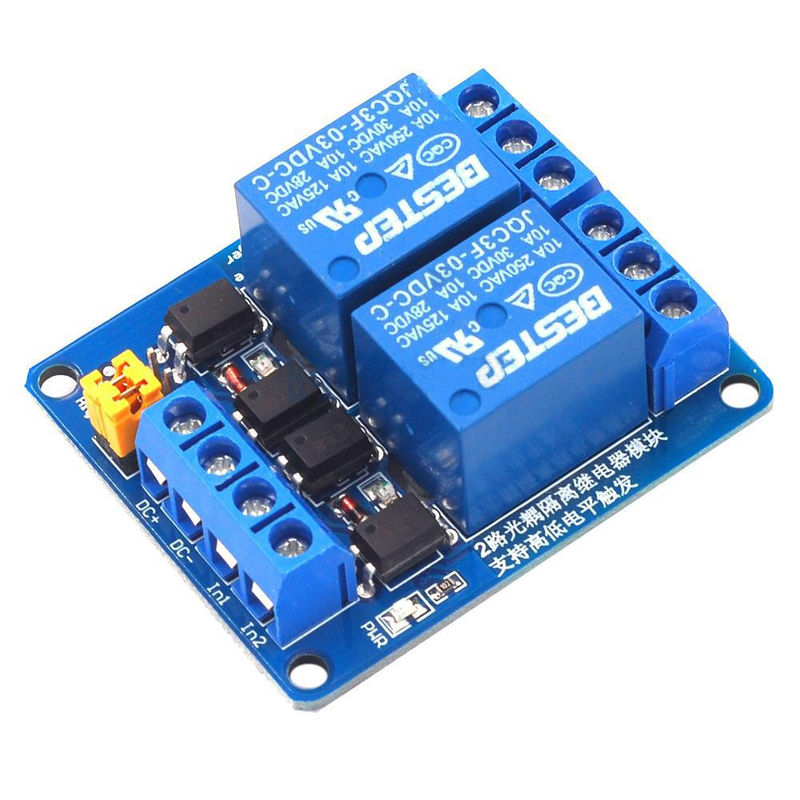

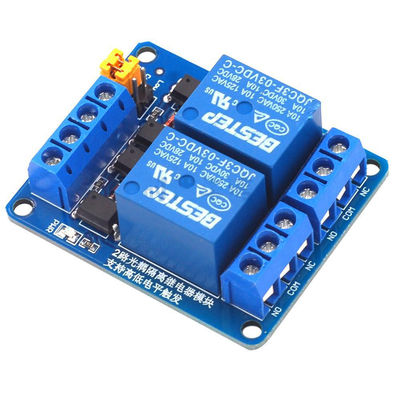

van het de Controlerelais van 3.3V 5V 12V 24V Module 2 Kanaal Dubbele Optokoppeling

• De module keurt echt kwaliteitsrelais goed, de maximumlading van de normaal open interface: AC 250V/10A, GELIJKSTROOM 30V/10A;
• Het gebruiken van dubbele optokoppelingsisolatie, sterk aandrijvingsvermogen, stabiele prestaties; trekker huidige 5mA;
• Is het module werkende voltage 5V;
• Elk kanaal van de module kan door verbindingsdraad hoog of low level worden teweeggebracht;
• Het fout-verdraagzame ontwerp, zelfs als de controlelijn gebroken is, zal het relais zich niet bewegen;
• (De groene) machtsindicator, 2 lost (rode) af statusindicatoren
• Het gebruikersvriendelijke interfaceontwerp, alle interfaces kan direct door de zeer geschikte bedradingsterminals worden verbonden,

Moduleinterface:

• DC+: Verbind met de positieve pool van de voeding (het voltage is relais 5V)
• GELIJKSTROOM: Verbind met de negatieve pool van de voeding
• IN1-IN2: Volgens het plaatsen van elk kanaal, kan het overeenkomstige relais door hoogte of low level worden gecontroleerd.

Relaisoutput:

• NO1-NO2: Normale open interface van het relais. Alvorens het relais wordt gesloten, wordt het verlaten afgekoppeld. Na het verbeteren, is het shorted aan Com.
• COM1-COM2: Relais Gemeenschappelijke Interface
• NC1-NC2: Normaal gesloten relaisinterface. Alvorens het relais wordt gesloten, wordt het kortgesloten met Com.

Hoge en lage trekkerselectie:

• S1-S2 is de hoge en lage trekkerselectie voor Relais 1 - 2;
• Wanneer Com shorted aan laag is, is het overeenkomstige relais een lage trekker. Wanneer Com shorted aan hoogte is, is het een trekker op hoog niveau.
