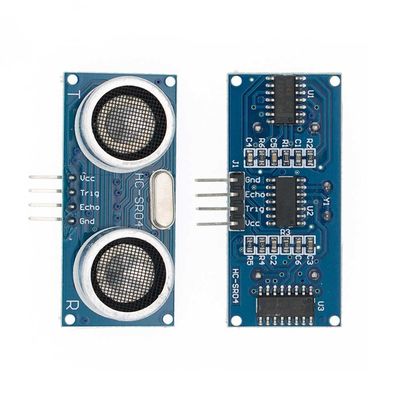

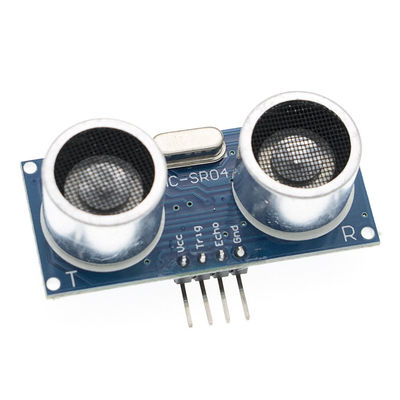

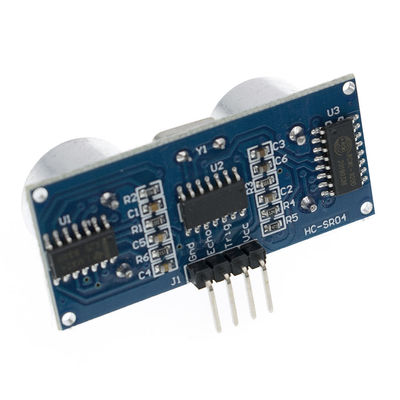

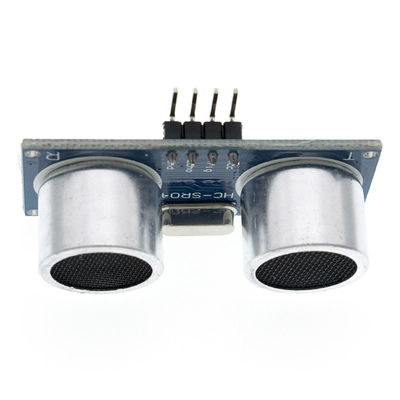

Hc-SR04 Afstand die Omvormersensor 2cm450cm voor Arduino Detector Ranging meten

1, de prestaties van deze module is stabiele en nauwkeurige maatregel van afstand. En vergelijkbare buitenlandse SRF05, de Ultrasone Uitstrekkende Module van SRF02. De moduleprecisie meting, van de blinde vlekken (2cm) de super dichte, stabiele die afstand is sterk op dit product met succes aan markt wordt gebaseerd! Deze module is volledig bescheiden capaciteit van anti-diefstal module GH-311

Twee belangrijke technische parameters:
1: Voltage: DC5V
2: Rustige Stroom: <2ma>
3: niveauoutput: de output van hoog-5V
4: niveau: het eind van 0V
5: Inductiehoek: niet meer dan 15 graden: opsporingswaaier: 2cm450cm

7: Hoge precisie: tot 0.3cm

Comité bedrading, trig VCC, (controlekant), de echo die (eind ontvangt), uit (lege voeten), GND

Nota: Interne de reis-speld trekt 10K-weerstand, onderaan REISmicrocontroller IO havenspeld, en dan aan een 10us-impulssignaal uit.

UIT speld voor deze module als speld van de schakelaaroutput wanneer de anti-diefstal module, uitstrekkende modules deze voet niet gebruikt!

Nota: De module zou gelukkig moeten worden opgenomen, de re-geactiveerde kringsraad, en het hoge defect vermijden, als zij hebben re-geactiveerd alvorens zij oplossen.

Deze module kan verstrekt uitstrekkend programma zijn: C51, PIC18F877-microcontroller Yoshitatsu drie MCU-testverwijzing.

3 de module URF04 werkt:

(1) IO-trekker die zich aan minstens het hoge signaal van 10us uitstrekken;
(2) de module verzendt acht 40kHz automatisch vierkante golf, ontdek automatisch of een signaalterugkeer;
(3) een signaal om naar een hoge IO-output, hoge duur van de ultrasone tijd van lancering te terugkeren te terugkeren.

Testafstand = (tijd hoge * snelheid van geluid (340M/S)) /2;

Dit product is eenvoudig te gebruiken, en een hoogte van de Controlehaven boven een 10US, u kan op de hoge output bij de ontvangende haven wachten. Een output kan de tijdopnemer openen kan worden gelezen wanneer deze haven lage tijdopnemerwaarde voor de tijd gaat die is berekende afstand uitstrekken zich. zulk een ononderbroken cyclus van meting, u beweegt zich om de waarde te meten wij ~ ~~ kunnen bereiken

De module werkt:

(1) IO-trekker die zich aan minstens het hoge signaal van 10us uitstrekken;
(2) de module verzendt acht 40kHz automatisch vierkante golf, ontdek automatisch of een signaalterugkeer;
(3) het signaal om te terugkeren, een hoge IO-output, hoge duur van

Ultrasone tijd van lancering te terugkeren. Testafstand = (tijd hoge * snelheid van geluid (340M/S)) /2;
