Inleiding tot RC522 CHIP
MF RC522 is een hoog geïntegreerde lees- en schrijfkaartchip die wordt gebruikt in 13.56MHz contactlozecommunicatie.Een microchip voor een contactloze lees-schrijfkaart is een goede keuze voor onderzoek en ontwikkeling van intelligente instrumenten en draagbare handheldapparaten.. MF rc522 integreert alle soorten passieve niet-contactcommunicatiemodi en -protocollen bij 13,56MHz volledig door gebruik te maken van geavanceerde modulatie- en demodulatieconcepten.Ondersteuning 14443a compatibel transpondersignaalHet digitale onderdeel verwerkt ISO 14443a frame en foutdetectie. Bovendien ondersteunt het ook een snel encryptie-algoritme voor het verifiëren van Mifare-producten.Mfrc522 ondersteunt hogere snelheidcontactloze communicatie van Mifare serieMF RC522 heeft veel gelijkenissen met MF RC500 en MF rc530.Het heeft ook vele kenmerken en verschillen..Het maakt gebruik van de SPI-modus om met de hostcomputer te communiceren, wat nuttig is om de bedrading te verminderen, het volume van het PCB-bord te verminderen en de kosten te verlagen.

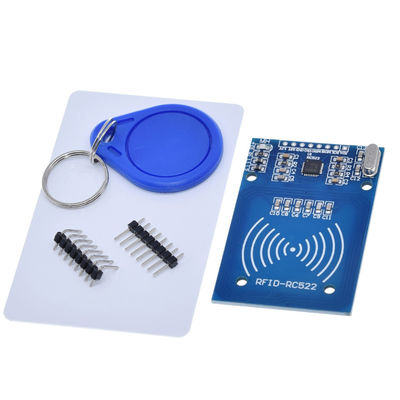

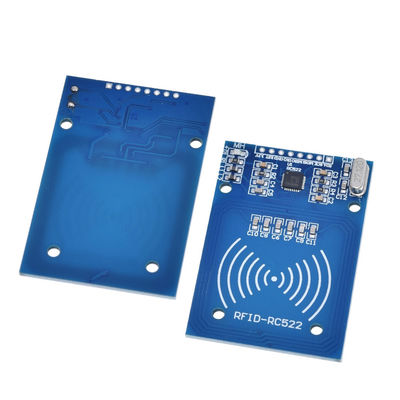

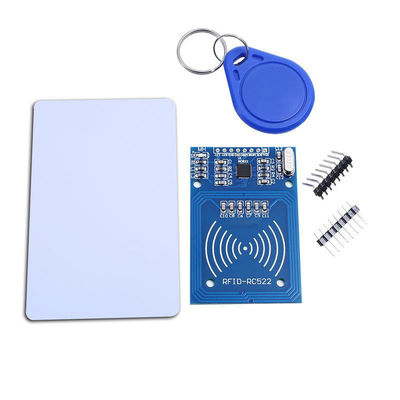

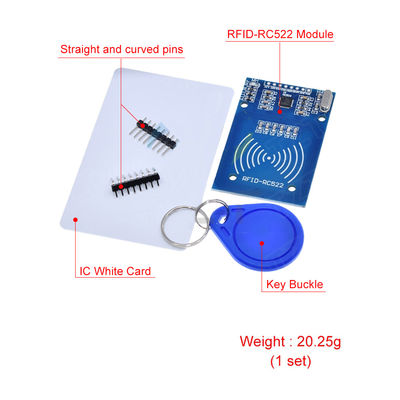

Inleiding tot de RFID-module
De MF522-AN-module maakt gebruik van de originele chip MFRC522 voor het ontwerpen van een kaartleescircuit, dat gemakkelijk te gebruiken en goedkoop is. Het is geschikt voor geavanceerde toepassingsgebruikers zoals de ontwikkeling van apparatuur,Ontwikkeling van kaartlezers, en gebruikers die een RF-kaartterminal moeten ontwerpen / produceren. De module kan rechtstreeks in verschillende lezervormen worden geladen. De spanning van de module is 3,3 V,en het kan rechtstreeks communiceren met elk CPUm moederbord van de gebruiker door middel van een paar eenvoudige lijnen van SPI interface, die de stabiele en betrouwbare werking van de module en de lange afstand van het kaartlezen kan garanderen;
Een korte inleiding tot elektrische parameters
Werkstroom: 13-26 ma / DC 3.3V
Stroom: 10-13 ma/DC 3,3 V
Slaapstroom: < 80ua
Piekstroom: < 30 mA
Werkfrequentie: 13,56 MHz
Ondersteunde kaarttypen: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire
maat: 40 mm x 60 mm
Werktemperatuur: - 20 °C ~ + 80 °C
Temperatuur van opslag: - 40 °C + 85 °C
Relatieve luchtvochtigheid: 5% - 95%
AANVRAAG
MF RC522 is geschikt voor verschillende niet-contactcommunicatietoepassingen op basis van ISO/IEC14443A en vereist lage kosten, kleine afmetingen, hoge prestaties en één stroomtoevoer
1Drie tafels.
2Aan boord van de eenheid.
3. Terminal voor openbaar vervoer;
4. Draagbare handheld apparaten;
5. Contactloze openbare telefoon Serial port power supply voltage (VCC): 5V RX : Serial port receiving TX : Serial port sending GND : Power ground VCC : 5V power supply positief
